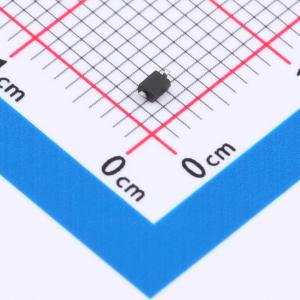

温馨提醒：图片仅供参考，商品以实物为准
HSPD91011W-2/TR
双向ESD 3.3V截止 峰值浪涌电流：17A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD静电保护二极管设计为双向，专为单一通道的精密电路防护而生。它能在3.3V的工作电压下稳定运行，具备17A的峰值脉冲电流处理能力，有效抵御瞬态高压冲击。其低电容值1pF，确保了高速信号传输不受干扰，非常适合于保护敏感电子设备免受静电放电损害，保障系统稳定运行。
- 商品型号
- HSPD91011W-2/TR
- 商品编号
- C22440065
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 289W@8/20us | |
| 击穿电压(VBR) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类产品中保护。它为设计者在阵列不切实际的应用中保护一条双向线路提供了灵活性。SOD-323封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）±30kV（接触）±30kV（空气）和IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50 ns）标准
- 峰值功耗：289W（8/20us）
- 工作电压：3.3V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
