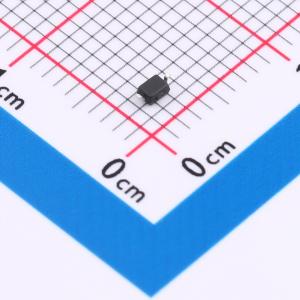

温馨提醒：图片仅供参考，商品以实物为准
HAZ2225-01L.R7G
双向ESD 5V截止 峰值浪涌电流：11A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，为单通道电路量身定制，5V工作电压下稳定可靠，11A峰值电流处理能力傲视同侪，确保卓越的静电防护效果。20pF电容值虽略高，但对于非高速信号线路而言，能有效阻挡静电威胁同时保持信号传递，是众多电子设备防静电的得力助手。
- 商品型号
- HAZ2225-01L.R7G
- 商品编号
- C22440062
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
HAZ2225-01L.R7G 可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电的设计提供了同类防护。它为设计人员提供了灵活性，可在阵列不实用的应用中保护一条双向线路。封装形式为 SOD-323。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在 8×20 μs 脉冲下峰值功率高达 100 瓦
- 低泄漏电流
- 响应时间典型值 <1 ns
- 符合人体模型 3 级静电放电等级 (>16kV)
- 符合 IEC61000-4-2 4 级静电放电防护标准
- 符合 IEC61000-4-4 4 级电快速瞬变脉冲群防护标准
应用领域
- 在阵列不实用的应用中保护一条双向线路
