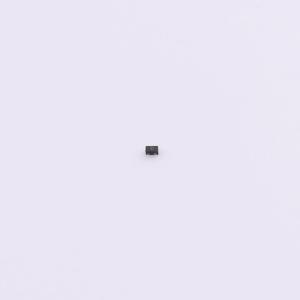

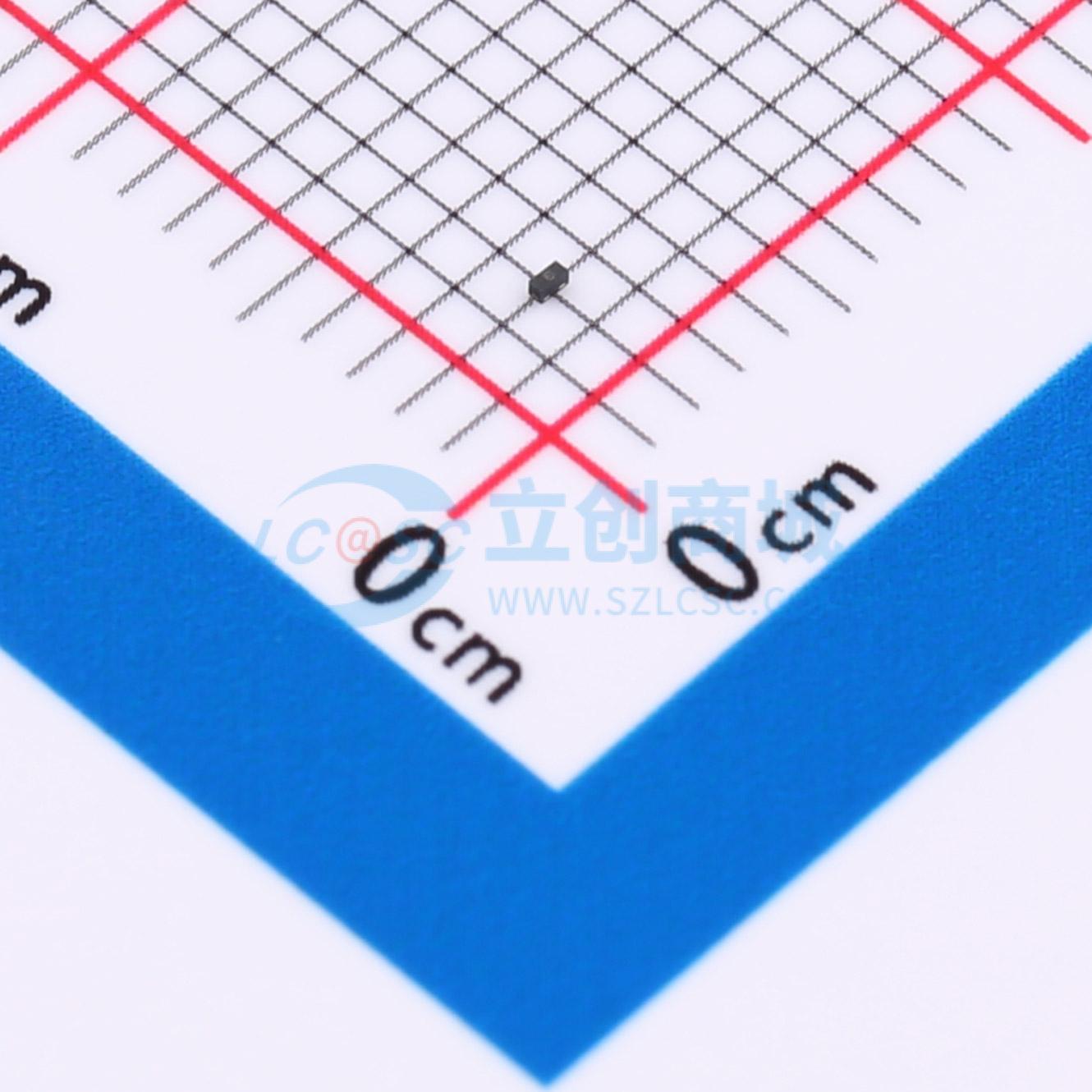

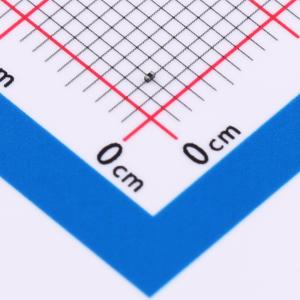

温馨提醒：图片仅供参考，商品以实物为准
HESD5431XZ
双向ESD 3.3V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管是单通道器件，工作在3.3V电压下，具备强大的静电防护功能。5A的峰值电流处理能力和12pF的低耦合电容，在保护敏感电路免受静电损伤的同时，确保了较宽频段信号的顺畅传输。它构成了电子产品中静电防护的有效防线，提升了系统整体的稳定性和可靠性。
- 商品型号
- HESD5431XZ
- 商品编号
- C22440057
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.005375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的箝位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。DFN0603-2L封装。
商品特性
- 小巧的外形尺寸：0.61 mm × 0.31 mm
- 低本体高度：0.28 mm
- 低泄漏电流
- 响应时间典型值 < 1 ns
- 符合人体模型3级静电放电等级
- IEC61000-4-2 4级静电放电防护
- 无铅器件
- 我们声明产品材料符合RoHS要求且无卤。
