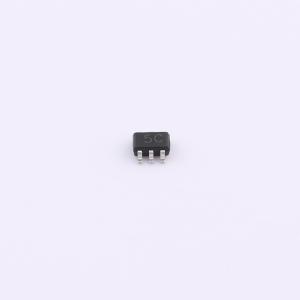

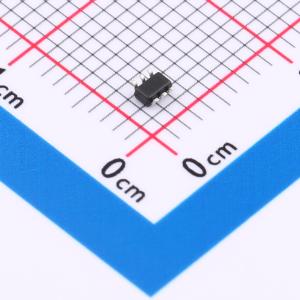

温馨提醒：图片仅供参考，商品以实物为准
HCEST363NC5VU
单向ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，独特设计包含5个通道，工作电压VRWM为5V，能承载5A峰值电流，为多线路系统提供全面保护。尽管电容值为30pF，但仍适合于对电容敏感度较低的应用场景，确保在保护电路免受静电损伤的同时，维持良好的信号传输性能。
- 商品型号
- HCEST363NC5VU
- 商品编号
- C22440049
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.036364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
HCEST363NC5VU是一款5通道超低电容轨对轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正向或负向ESD电流引导至正电源轨或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为GND）连接至系统地。正向ESD电流通过一个ESD二极管和齐纳二极管引导至地，正向ESD电压被钳位至齐纳电压。
商品特性
- 5线路的单向ESD保护
- IEC 61000-4-2 第4级ESD保护
- 低反向关断电压：5V
- 低反向钳位电压
- 低漏电流
- 快速响应时间
- 小封装节省电路板空间
