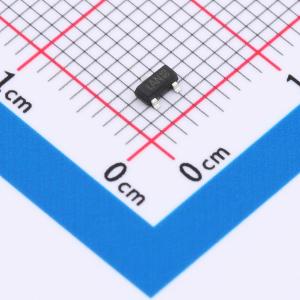

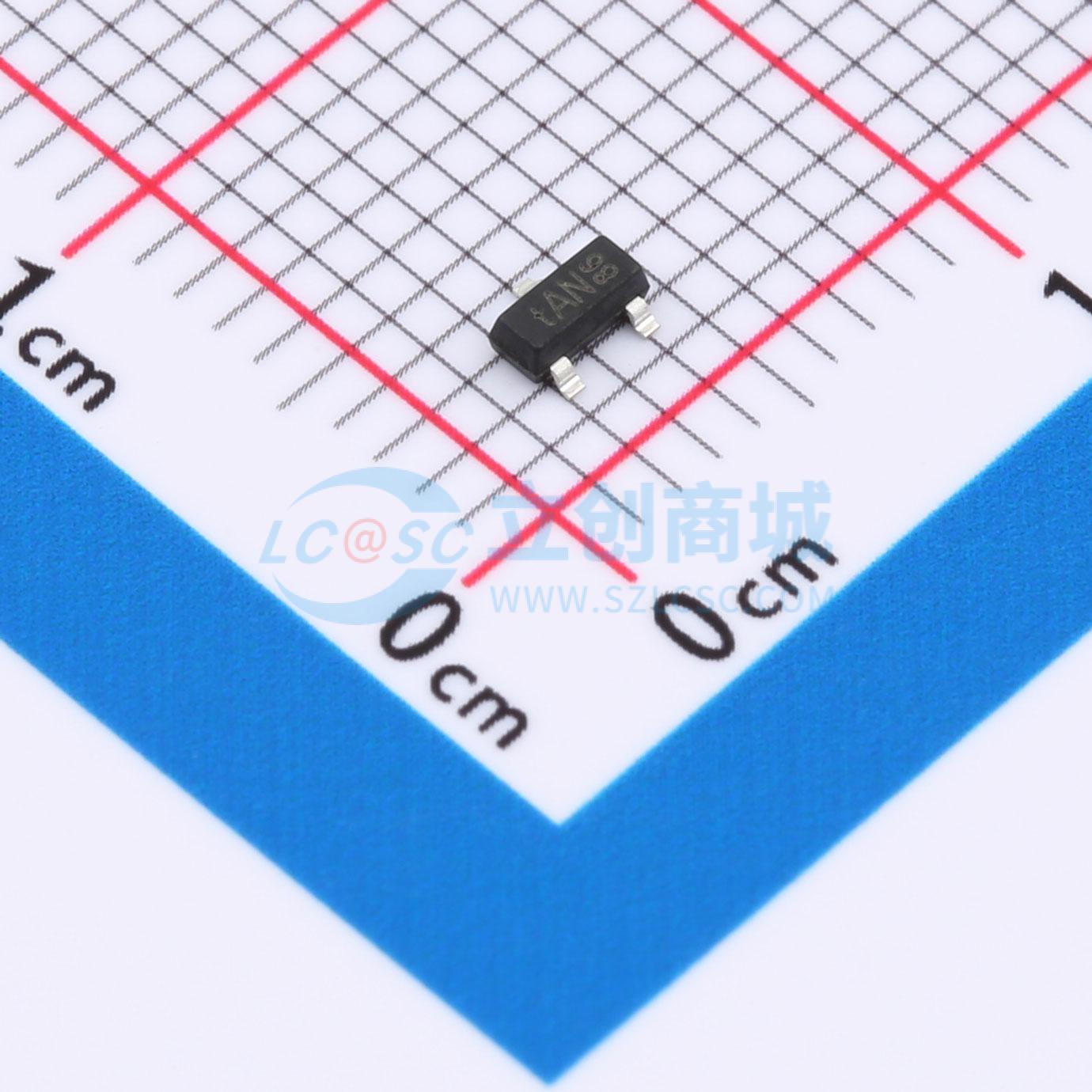

温馨提醒：图片仅供参考，商品以实物为准
HAQ24CANFD-02HTG
双向ESD 24V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管配置双通道，专为24V电压平台设计，每通道承受4A峰值电流，电容低至10pF。它在高电压系统中为电子设备提供了全面的静电防护，同时保持信号纯净，是提升系统静电防护等级和确保信号质量的理想元件。
- 商品型号
- HAQ24CANFD-02HTG
- 商品编号
- C22440052
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压(VBR) | 33V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HAQ24CANFD-02HTG 可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 低泄漏电流
- 符合 IEC61000-4-2 Level 4 ESD 保护标准
- 产品材料符合 RoHS 要求且无卤
应用领域
- 控制器局域网灵活数据速率
