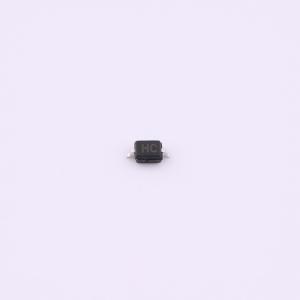

温馨提醒：图片仅供参考，商品以实物为准
HRLSD32A241LC
双向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管为双向单通道结构，额定电压24V，能承受最大6A瞬态电流冲击，是精密电路的静电守护神。其1.3pF低电容特性，确保高速信号顺畅无阻，完美融合高效防护与信号完整性需求，为现代电子设备的敏感元件提供坚强保障。
- 商品型号
- HRLSD32A241LC
- 商品编号
- C22440051
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.013667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 43V；56V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.3pF |
商品概述
HRLSD32A241LC 保护敏感半导体组件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或干扰。优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于 ESD 的设计提供一流的保护。它使设计人员能够灵活地保护一条双向线路，适用于阵列不切实际的应用场合。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) 标准：接触放电 ±30kV，空气放电 ±30kV；符合 IEC 61000-4-4 (EFT) 标准：40A (5/50 ns)
- 峰值功耗：350W (8/20 µs)
- 工作电压：24V
- 保护一条 Vcc 或数据线
- 低钳位电压
- 低泄漏电流
