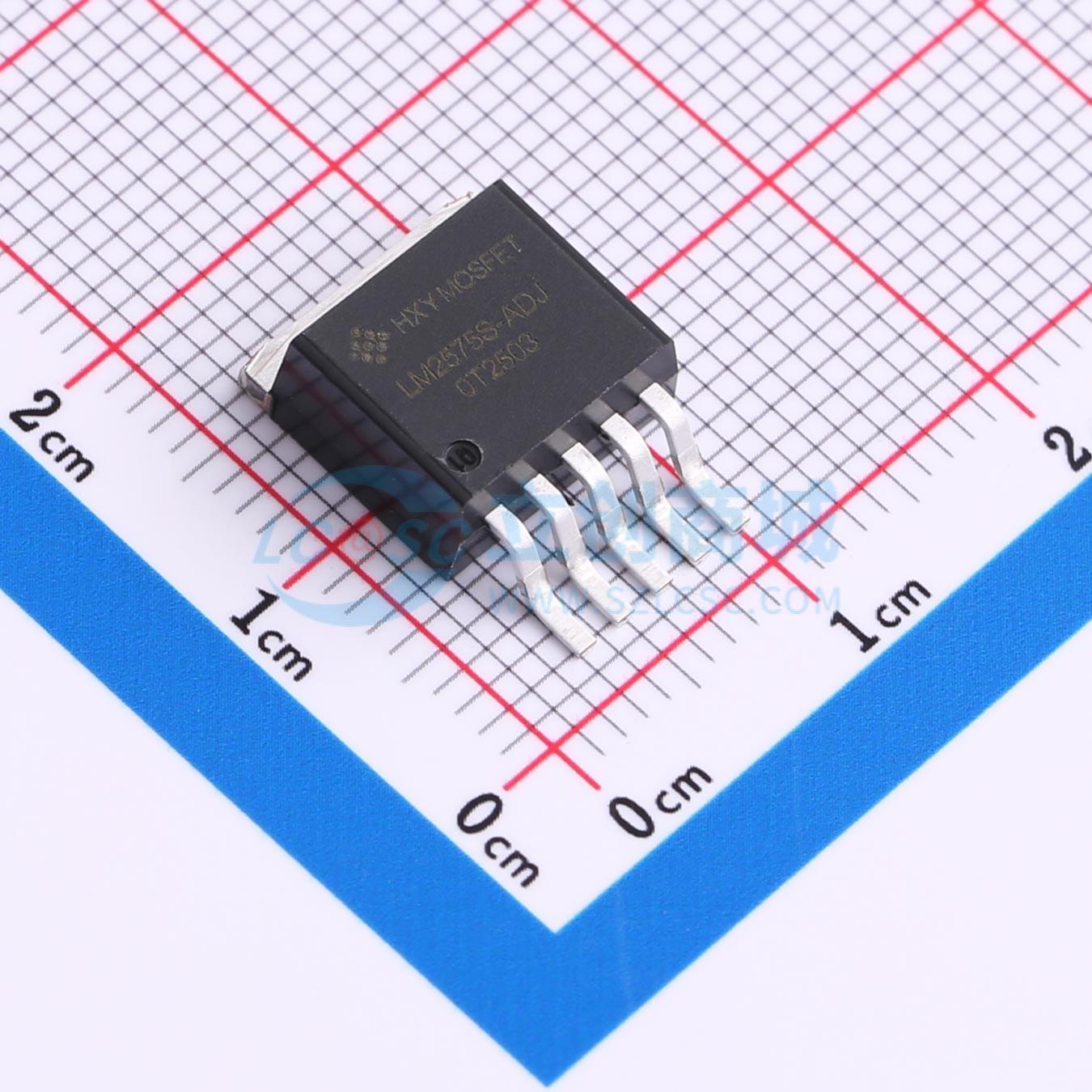

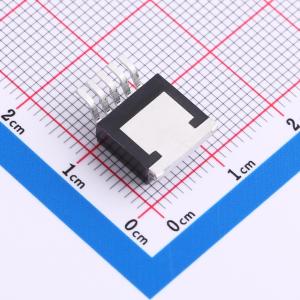

温馨提醒：图片仅供参考，商品以实物为准

LM2575S-ADJ

降压型 2A 4.5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款DC-DC电源芯片为降压型，功能实用。输出类型可调，灵活性高。输入电压可达40V，适应较宽的电压范围。输出电流最大值为2A，能满足一定的功率需求。适用于各类电子产品，为其提供稳定的电源供应。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: LM2575S-ADJ
商品编号: C22386539
商品封装: TO-263-5L
包装方式: 管装
商品毛重: 2.161616克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2575是一款50kHz固定频率的PWM DC-DC稳压电源转换器，具备2A输出电流驱动能力，具有高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式，占空比线性调节范围为0~100%。它内置固定频率振荡器和频率补偿模块，所需外部元器件极少。此外，芯片还集成带迟滞功能的使能、过温保护、过流保护以及次级过流保护等功能。当次级过流保护触发时，芯片内置的降频功能会将工作频率从150kHz降至50kHz。

商品特性

4.5V至40V输入电压范围
提供3.3V、5V、12V固定稳压输出及输出电压可调版本，可调版本输出范围为1.23V至37V
占空比调节范围0~100%
最小饱和压降1.5V
50kHz固定工作频率
2A固定电流输出能力
带迟滞的开关功能
内置过温保护和过流保护
内置频率补偿功能
高工作效率、高线性调整率和负载调整率

应用领域

液晶显示器
液晶电视
数码相框
电视机顶盒
调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.23V~37V
	输出电流	2A
	开关频率	50kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	过流保护
