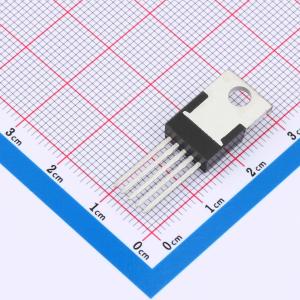

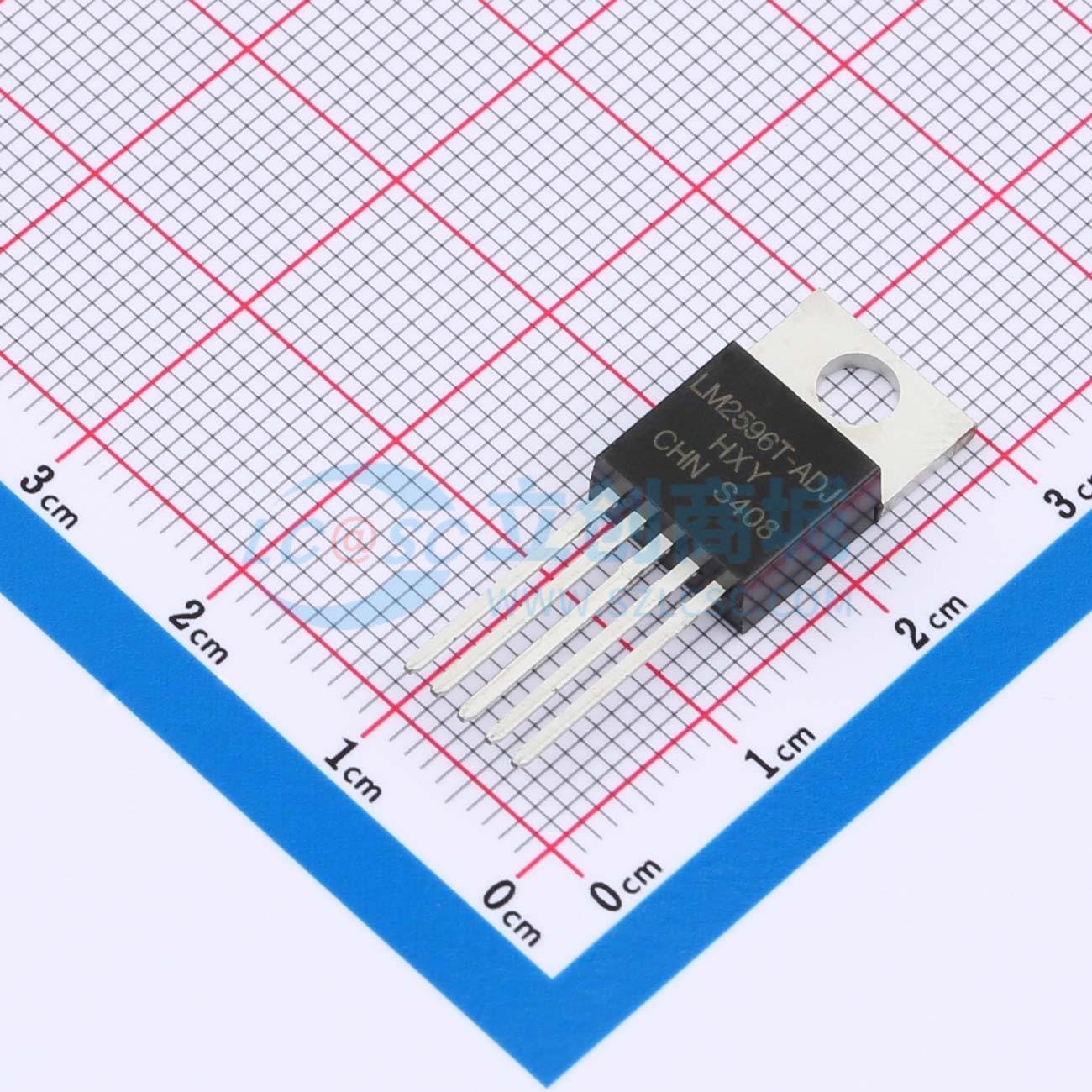

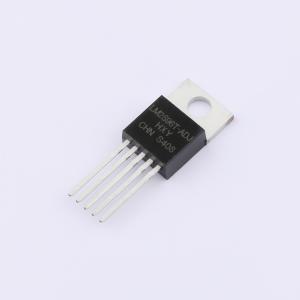

LM2596T-ADJ
降压型 3A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2596T/S开关电压调节器是降压型电源管理单片集成电路,能够输出3A的驱动电流,同时具有很好的线性和负载调节特性。固定输出版本有3.3V、5V、12V,可调版本可以输出小于37V的各种电压。该器件内部集成频率补偿和固定频率发生器,开关频率为150KHz,与低频开关调节器相比较,可以使用更小规格的滤波元件。由于该器件只需4个外接元件,可以使用通用的标准电感,这更优化了LM2596T/S的使用,极大地简化了开关电源电路的设计。
- 商品型号
- LM2596T-ADJ
- 商品编号
- C22386546
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 2.757576克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
LM2596T/S 开关电压调节器是一款降压型电源管理单片集成电路，能够提供 3A 的输出驱动电流，并具备出色的线性与负载调节性能。该器件提供 3.3V、5V 和 12V 的固定输出电压版本，以及一个可调输出电压版本，后者可输出最高 37V 的电压。其内部集成了频率补偿电路和固定频率振荡器，开关频率为 150KHz。与低频开关调节器相比，该频率允许使用更小尺寸的滤波元件。该器件仅需四个外部元件，并且能够使用通用的标准电感，这极大地简化了开关电源电路的设计。其封装形式包括标准的 5 引脚 TO-220-5L 封装（DIP）和 5 引脚 TO-263-5L 表贴封装（SMD）。该器件还具备其他特性：在规定的输入电压和输出负载条件下，输出电压精度保证在 ±4% 以内，振荡频率精度在 ±15% 以内；待机电流典型值仅为 80μA，并支持外部关断功能；内置自我保护电路，包括两级降频限流保护和在异常情况下关断的过热完全保护电路。
商品特性
- 提供 3.3V、5V、12V 固定电压输出及可调电压输出
- 可调输出电压范围：1.2V ~ 37V，精度 ±4%
- 输出线性度好且负载可调节
- 输出电流高达 3A
- 输入电压高达 40V
- 采用 150KHz 内部振荡频率，属于第二代开关电压调节器，功耗低、效率高
- 低功耗待机模式，I_Q 典型值为 80μA
- 支持 TTL 电平关断
- 具备过热保护和限流保护功能
- 封装形式：TO-220-5L (TO-220-5) 和 TO-263-5L
- 外围电路简单，仅需 4 个外部元件，且可使用易于采购的标准电感
应用领域
- 高效率降压调节器
- 单片开关电压调节器
- 正、负电压转换器
