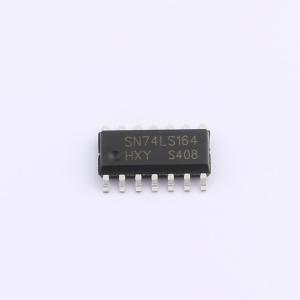

温馨提醒：图片仅供参考，商品以实物为准
SN74LS164DR-HXY
功能串行至并行 电源电压4.75V~5.25V 元件数1 位数8
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS164DR是一款高性能8位串行至并行移位寄存器，采用紧凑SOP-14封装。专为高效数据传输设计，适用于多种数字系统。它接受串行输入数据，通过逐位移位的方式将数据转换为并行输出，实现信号的快速扩展与处理。工作电压范围为4.75V至5.25V，确保与主流逻辑电路兼容。该器件包含单个元件，每个元件包含8个独立位，提供灵活的位宽控制。选择SN74LS164DR，简化您的电路设计，提升数据传输效率。
- 商品型号
- SN74LS164DR-HXY
- 商品编号
- C22386577
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.264529克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 4.75V~5.25V | |
| 时钟频率(fc) | 36MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | 36ns@5V,15pF | |
| 输出电流 | 8mA | |
| 功能特性 | 异步清零功能 |
商品概述
SN74LS164是一款高速8位串入并出移位寄存器。串行数据通过一个2输入与门输入，该操作与时钟的低电平到高电平转换同步。该器件具有异步主复位功能，可独立于时钟将寄存器清零，使所有输出变为低电平。它采用肖特基二极管钳位工艺以实现高速运行，并且与所有Motorola TTL产品完全兼容。
商品特性
- 典型移位频率为35 MHz
- 异步主复位
- 完全同步的数据传输
- 门控串行数据输入
- 输入钳位二极管可限制高速终端效应
- ESD > 3500 伏特
