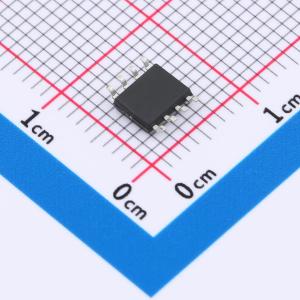

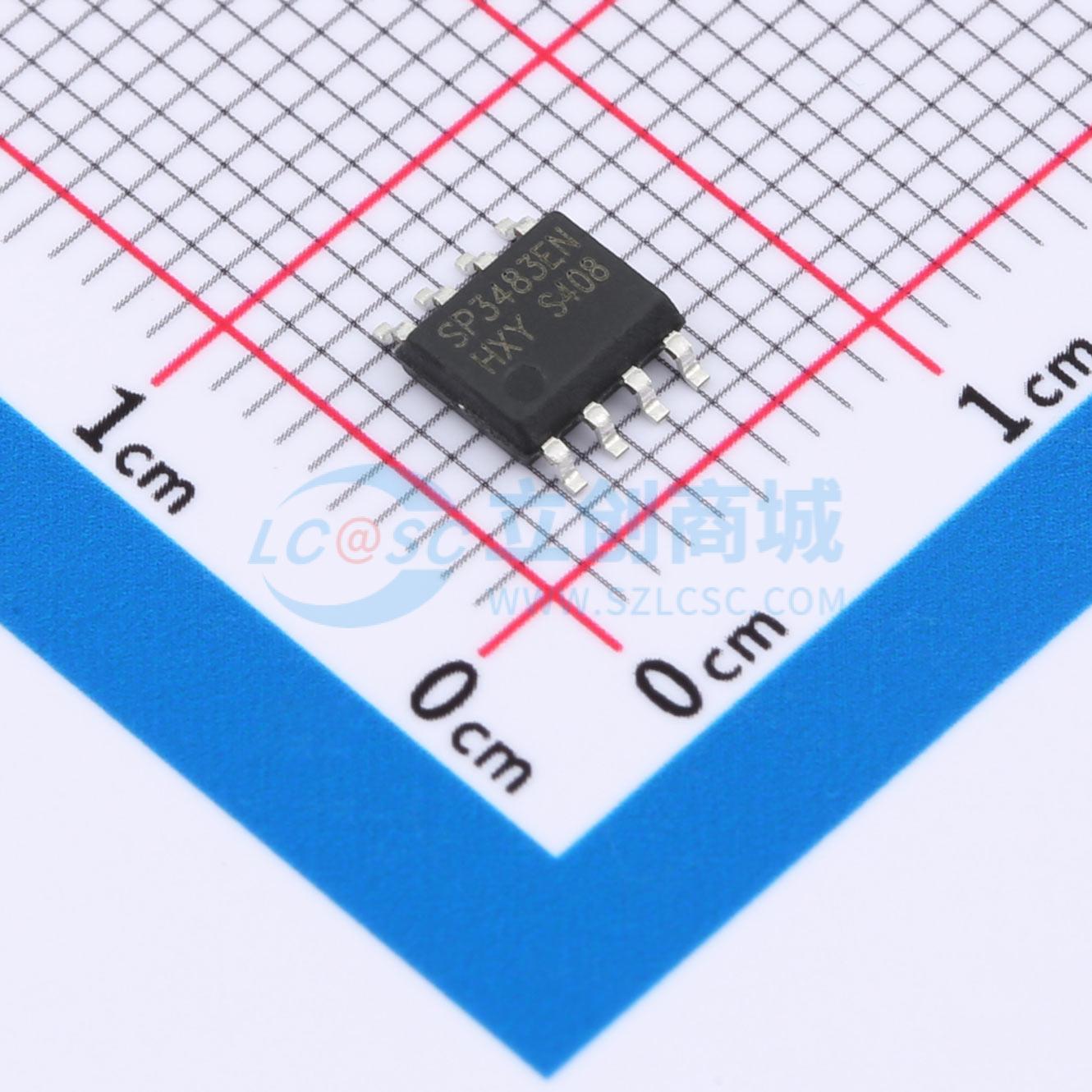

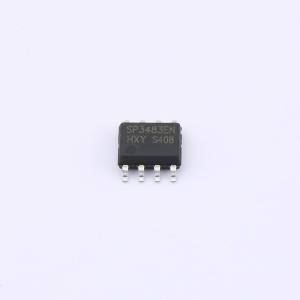

SP3483EN-HXY
收发器 电源电压3V~3.6V 数据速率250Kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 【SP3483EN RS-485/RS-422收发器芯片】采用SOP-8封装，专为低电压、长线串行通信应用设计。在3V至3.6V电源电压下，稳定支持250Kbps数据传输速率。集成单驱动器与单接收器，轻松构建半双工RS-485或RS-422网络。适用于移动设备、电池供电系统、智能家居等低功耗场合，确保高效、抗干扰的多节点通信。原厂出品，为您的项目提供节能、可靠的串行接口解决方案！
- 商品型号
- SP3483EN-HXY
- 商品编号
- C22386561
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.146293克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 1.1mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
SP3483EN是一款具备±15kV静电放电保护、采用+3.3V电源供电的低功耗收发器，适用于RS-485和RS-422通信。每个器件包含一个驱动器和一個接收器。SP3483EN具有摆率限制的驱动器，可最大限度地减少电磁干扰并降低因电缆端接不当引起的反射，从而在高达250kbps的数据速率下实现无误的数据传输。器件具备增强的静电放电保护。所有发射器输出和接收器输入均受到保护，符合IEC 1000-4-2空气间隙放电±8kV、IEC 1000-4-2接触放电±15kV以及人体模型±15kV的标准。驱动器具有短路电流限制功能，并通过热关断电路进行保护，防止过度的功耗，该电路将驱动器输出置于高阻态。接收器输入具有失效安全特性，当两个输入均为开路时，保证输出逻辑高电平。SP3483EN设计用于半双工通信。
商品特性
- 与+5V逻辑互操作
- 2nA低电流关断模式
- 采用单路+3.3V电源供电，无需电荷泵
- 摆率限制，实现无误数据传输
- 为RS-485/RS-422 A/B引脚提供增强的ESD保护
- 为RS-485 I/O引脚提供ESD保护
- 人体模型±15kV
- IEC 1000-4-2: 接触放电+8kV
- IEC 1000-4-2: 空气放电±15kV
应用领域
- 分组交换
- 电信
- 综合业务数字网
- 工业控制局域网
- 电磁干扰敏感应用中的收发器
