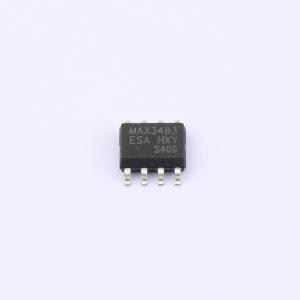

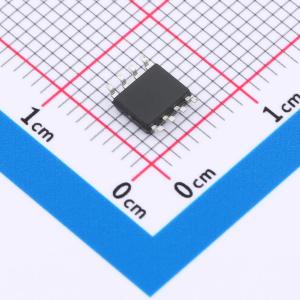

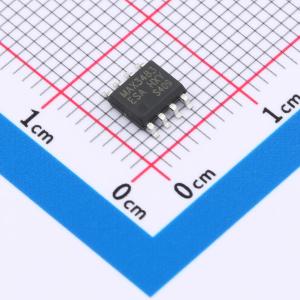

MAX3483ESA-HXY
收发器 电源电压3V~3.6V 数据速率250Kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS-485/RS-422芯片为收发器类型。电源电压在3V至3.6V之间，低电压运行较为节能。数据速率为250Kbps，可满足一般的数据传输要求。拥有1个驱动器和1个接收器。适用于各类电子产品的通信应用，确保数据稳定收发。
- 商品型号
- MAX3483ESA-HXY
- 商品编号
- C22386562
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.150754克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 1.1mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热关断保护；过流保护；低功耗模式 |
商品概述
MAX3483ESA 是一款具备 ±15kV ESD 保护、采用 +3.3V 供电、适用于 RS-485 和 RS-422 通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX3483ESA 具有压摆率受限的驱动器，可最大限度地减少 EMI 并降低因电缆端接不当引起的反射，从而在高达 250kbps 的数据速率下实现无误的数据传输。器件具备增强的静电放电保护功能。所有发射器输出和接收器输入均提供保护，符合 IEC 1000-4-2 空气间隙放电 ±8kV、IEC 1000-4-2 接触放电 ±8kV 以及人体模型 ±15kV 的标准。驱动器具有短路电流限制功能，并通过热关断电路防止过大的功耗，该电路会将驱动器输出置于高阻态。接收器输入具有失效安全特性，当两个输入均开路时，保证输出逻辑高电平。MAX3483ESA 设计用于半双工通信。
商品特性
- 与 +5V 逻辑兼容
- 2nA 低电流关断模式
- 采用单路 +3.3V 电源工作，无需电荷泵
- 压摆率受限，实现无误数据传输
- 为 RS-485/RS-422 A/B 引脚提供增强的 ESD 保护
- 为 RS-485 I/O 引脚提供 ESD 保护
- 人体模型 ±15kV
- IEC 1000-4-2：接触放电 +8kV
- IEC 1000-4-2：空气放电 ±15kV
应用领域
- 分组交换
- 电信
- 综合业务数字网
- 工业控制局域网
- 对 EMI 敏感应用的收发器
