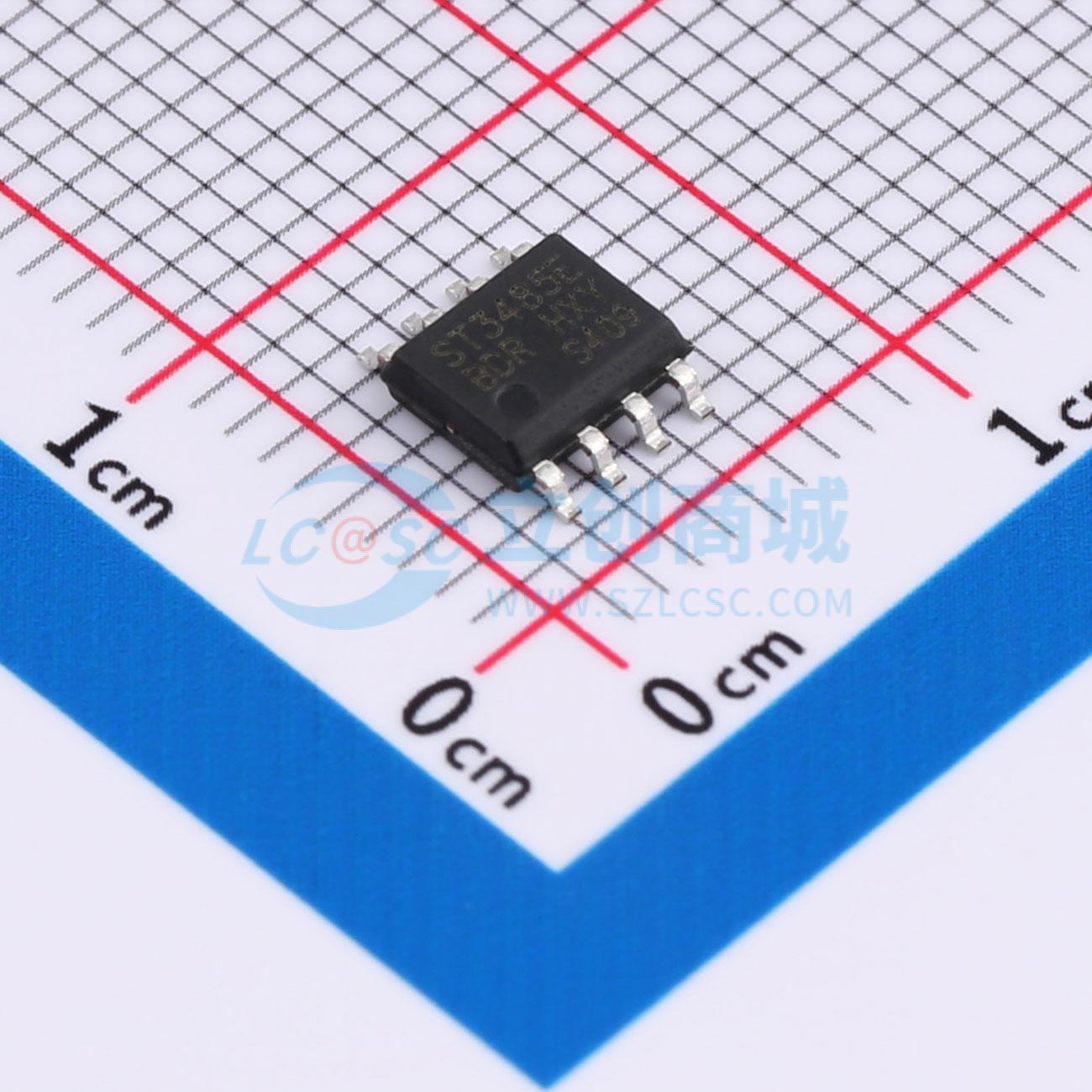

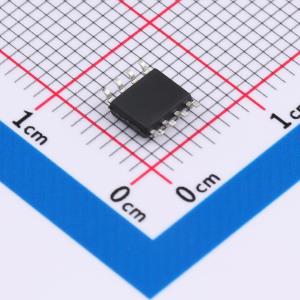

温馨提醒：图片仅供参考，商品以实物为准
ST3485EBDR-HXY
收发器 电源电压3.3V 数据速率10Mbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 【ST3485EBDR RS-485/RS-422收发器】采用SOP-8封装，专为3.3V供电、高速串行通信应用打造。工作于单一3.3V电源电压，确保稳定传输速率达10Mbps。集成单驱动器与单接收器，轻松实现半双工RS-485或RS-422网络连接。适用于现代消费电子、便携设备、高速数据传输系统等低电压环境，提供高效、抗干扰的串行接口解决方案。原厂品质，为您的项目注入高速、低电压的串行数据交换能力！
- 商品型号
- ST3485EBDR-HXY
- 商品编号
- C22386565
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.150301克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 520uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
ST3485EBDR是一款采用3.3V电源供电、半双工、低功耗的RS-485收发器，其功能完全符合TIA/EIA-485标准。该器件包含一个驱动器和一个接收器，两者均可独立使能和禁用。当两者均被禁用时，驱动器和接收器输出均呈现高阻态。ST3485EBDR具有1/8单位负载，允许在同一通信总线上连接多达256个ST3485EBDR收发器。可实现高达12Mbps的无差错数据传输。其工作电压范围为3.0V ~ 3.6V，并具备失效安全、过温保护、限流保护和过压保护等功能。
商品特性
- 3.3V电源供电，半双工
- 1/8单位负载，允许最多256个设备连接到总线
- 驱动器短路输出保护
- 过温保护功能
- 低功耗关断功能
- 接收器开路失效保护
- 具备强抗噪声能力
- 集成瞬态电压耐受功能
- 在电气噪声环境下数据传输速率可达12Mbps
应用领域
- 工业网络
- 公用事业仪表
- 电机控制
