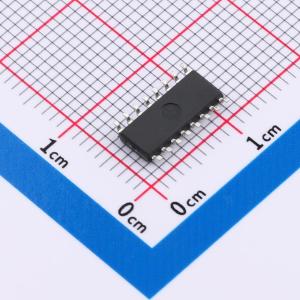

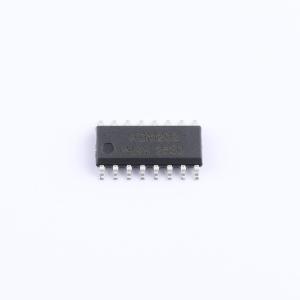

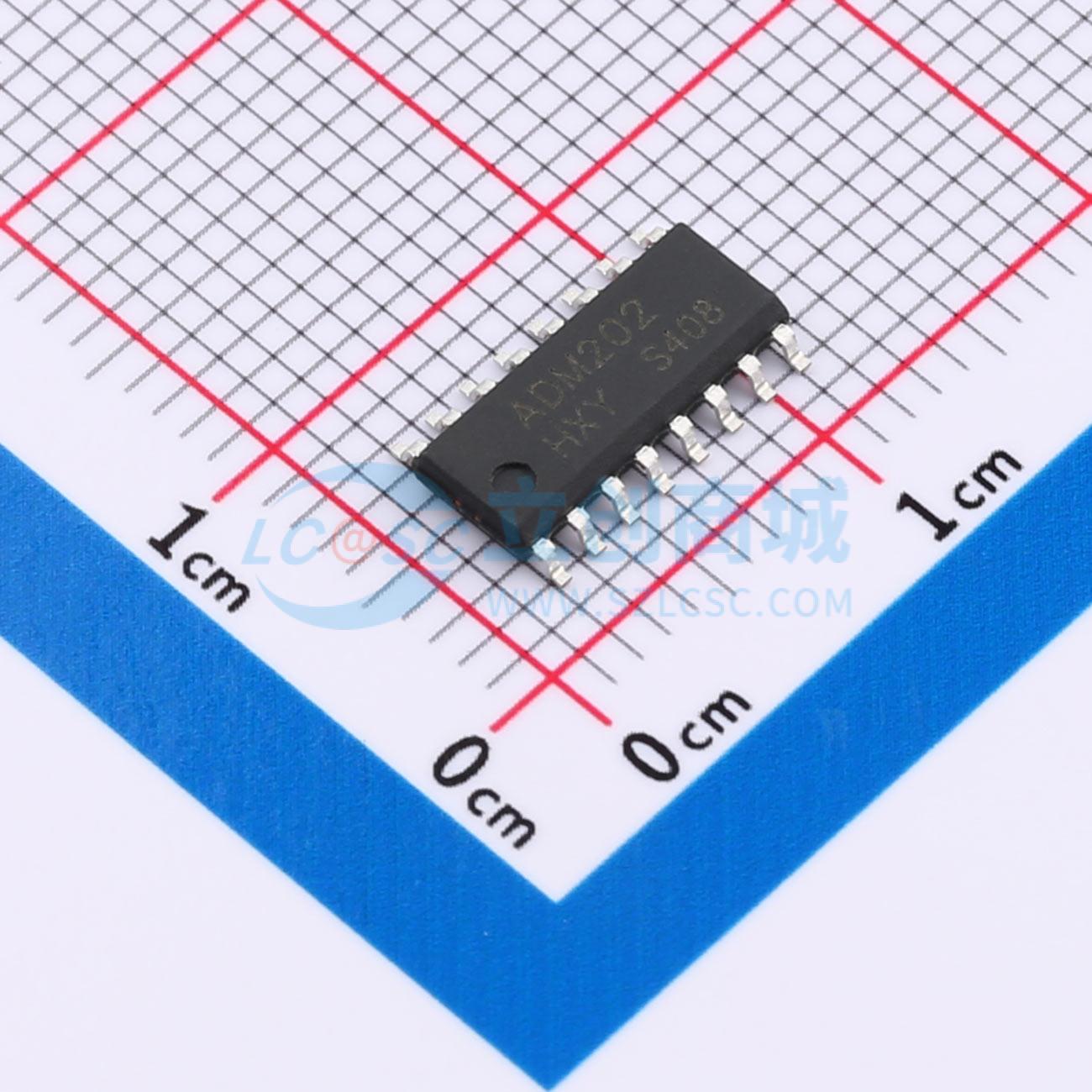

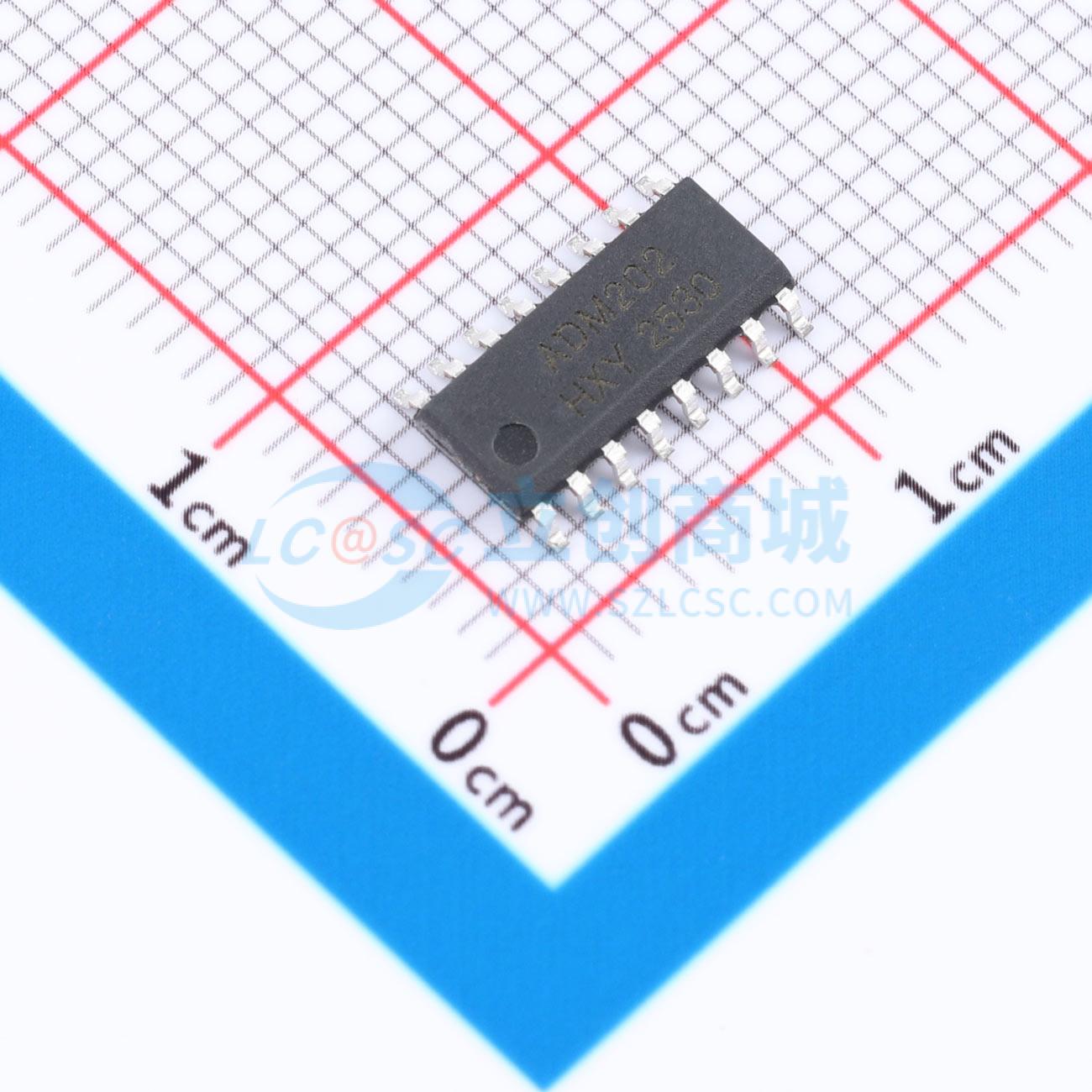

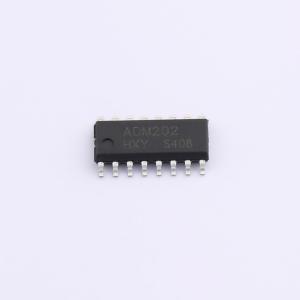

温馨提醒：图片仅供参考，商品以实物为准
ADM202-HXY
收发器 电源电压4.5V~5.5V 数据速率120Kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS232芯片为收发器类型。电源电压处于4.5V至5.5V范围，较为稳定。数据速率为120Kbps，可满足特定的数据传输需求。拥有2个驱动器和2个接收器，能同时处理多路信号。适用于各类电子产品通信场景。
- 商品型号
- ADM202-HXY
- 商品编号
- C22386552
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.294589克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 静态电流 | 8mA | |
| 功能特性 | - |
商品概述
ADM202器件包含两个线路驱动器、两个线路接收器以及一个双电荷泵电路，其串行端口连接引脚（包括GND）提供±15 kV的ESD保护。该器件满足TIA/EIA-232-F标准要求，为异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容支持器件在单5 V电源下工作。器件的数据信号传输速率最高可达120 kbit/s，驱动器输出压摆率最高为30 V/µs。
商品特性
- 为RS-232总线引脚提供±15 kV人体模型ESD保护
- 满足或超过TIA/EIA-232-F和ITU v.28标准要求
- 采用5 V VCC电源工作
- 工作速率最高达120 kbit/s
- 外部电容：4 × 0.1 µF
- 闩锁性能超过JESD 78 Class II规定的100 mA
应用领域
- 电池供电系统
- 笔记本电脑
- 手持设备
- 便携式计算机
