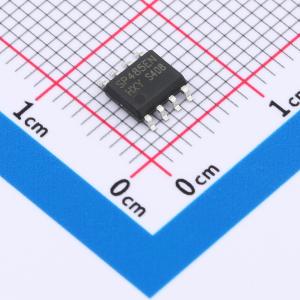

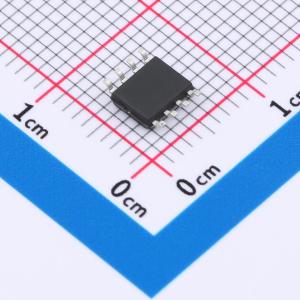

SP485EN-HXY
收发器 电源电压4.75V~5.25V 数据速率2.5Mbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS-485/RS-422芯片为收发器类型。电源电压在4.75V至5.25V区间，较为稳定。数据速率高达2.5Mbps，能快速传输数据。具有1个驱动器和1个接收器。适用于各类电子产品的通信环节，保障数据稳定高效收发。
- 商品型号
- SP485EN-HXY
- 商品编号
- C22386559
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.142857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 工作温度 | -70℃~+70℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热关断保护；过流保护 |
商品概述
SP485EN 是一款用于 RS-485 和 RS-422 通信的低功耗收发器。该集成电路包含一个驱动器和一个接收器。SP485EN 的驱动器压摆率不受限制，使其传输速率最高可达 2.5Mbps。当驱动器被禁用且处于空载或满载状态时，这些收发器的电源电流在 120 μA 至 500 μA 之间。所有器件均采用单 5V 电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过大的功耗，该电路将驱动器输出置于高阻抗状态。接收器输入端具有失效保护功能，可在输入开路时保证逻辑高电平输出。SP485EN 设计用于半双工应用。
商品特性
- 低静态电流：300 μA
- -7V 至 +12V 宽共模输入电压范围
- 三态输出
- 30ns 传播延迟，5ns 偏移
- 提供全双工和半双工版本
- 采用单 5V 电源供电
- 允许总线上最多连接 32 个收发器
- 数据速率：2.5 Mbps
- 驱动器过载保护，具备电流限制和热关断功能
应用领域
- 工业网络
- 公用事业仪表
- 电机控制
