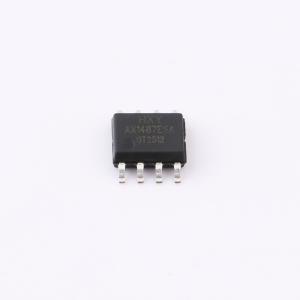

温馨提醒：图片仅供参考，商品以实物为准
MAX1487ESA-HXY
收发器 电源电压4.75V~5.25V 数据速率2.5Mbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS-485/RS-422芯片属于收发器类型。电源电压在4.75V至5.25V范围内，能稳定供电。数据速率为2.5Mbps，可实现快速的数据传输。拥有1个驱动器和1个接收器。适用于各类电子产品的通信需求，确保数据准确收发。
- 商品型号
- MAX1487ESA-HXY
- 商品编号
- C22386560
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.178392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
MAX1487ESA 是一款适用于恶劣环境的低功耗 RS-485 和 RS-422 通信收发器。每个驱动输出和接收输入均受到 ±15kV 静电放电保护，且不会发生闩锁。该器件包含一个驱动器和一个接收器。MAX1487ESA 具有降低的压摆率驱动器，可最大限度地减少电磁干扰并减少因电缆端接不当引起的信号反射，从而实现高达 2.5Mbps 的无差错数据传输。当未加载或驱动器被禁用时，这些收发器的电源电流可低至 120μA。所有器件均采用单 +5V 电源供电。驱动器具有短路电流限制功能，并通过热关断电路进行保护，防止功耗过大，该电路将驱动器输出置于高阻态。接收器输入端具有失效安全特性，当输入开路时可确保逻辑高电平输出。MAX1487ESA 具有四分之一单位负载的接收器输入阻抗，允许总线上最多连接 128 个收发器。该器件设计用于半双工应用。
商品特性
- 提供低电流关断模式
- 提供行业标准 SOP-8 封装
- 允许在总线上挂载多达 256 个收发器
- 真正的失效安全接收器，兼容 EIA/TIA-485 标准
- 强大的摆率控制功能有助于实现无差错数据传输
- 为 RS-485/RS-422 A/B 引脚提供增强的 ESD 保护
应用领域
- 工业控制
- 电、水、煤气表
- EMI 敏感型收发器应用
- 应用安全系统
- 照明系统
- 仪器仪表
