温馨提醒：图片仅供参考，商品以实物为准

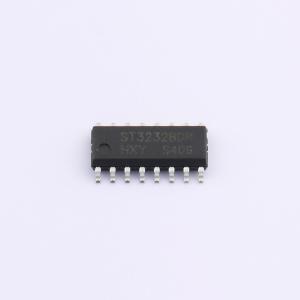

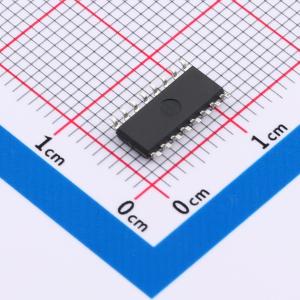

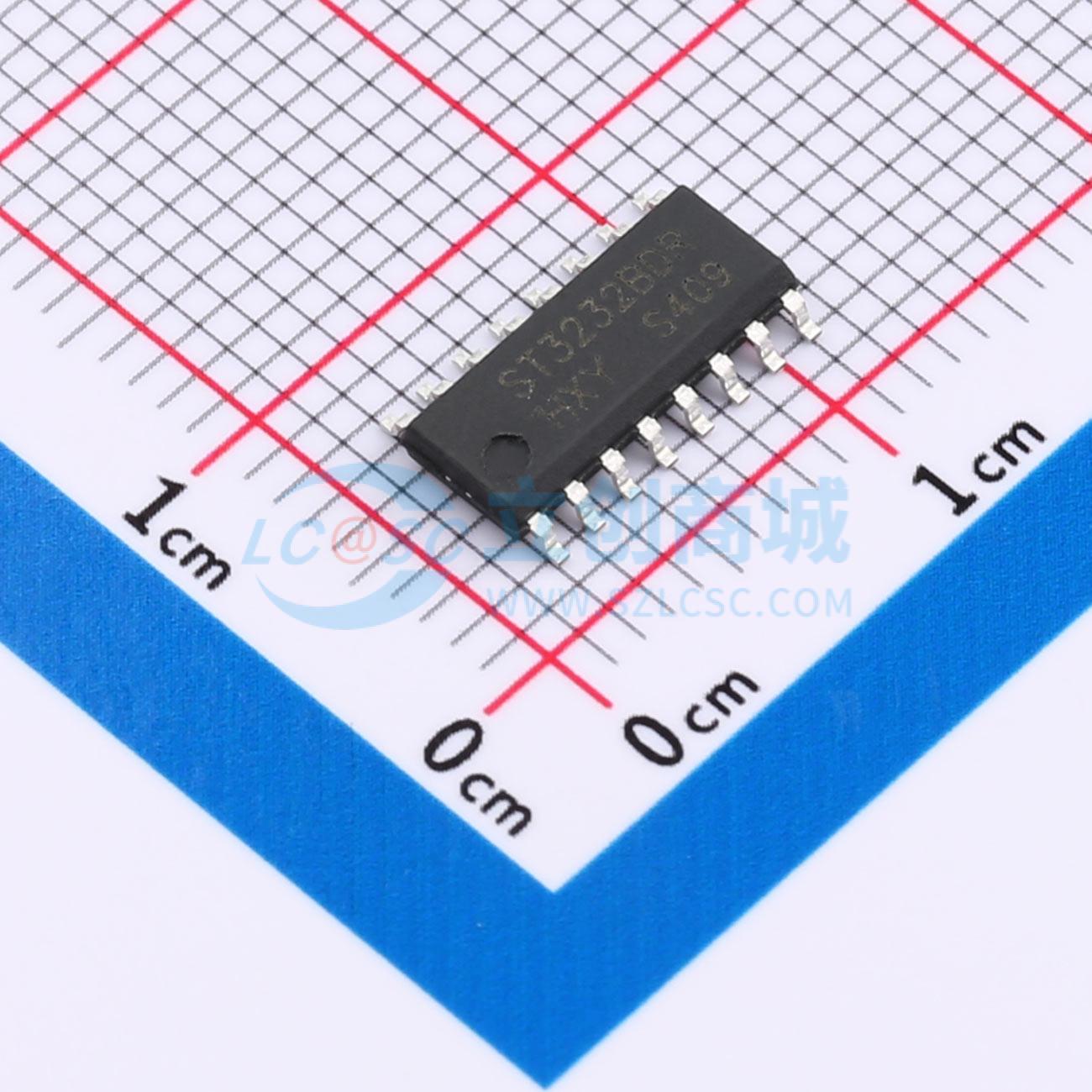

ST3232BDR-HXY
收发器 电源电压3V~5.5V 数据速率250Kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 专业级RS232通信解决方案，型号ST3232BDR，采用紧凑型SOP-16封装。这款高性能收发器支持2路发送与2路接收，确保双向全双工数据传输。工作电源电压范围宽泛，适应3V至5.5V环境，兼容多种供电系统。实现稳定可靠的数据速率高达250Kbps，特别适用于要求高速、低功耗的嵌入式系统、通信设备及各类串行接口应用。即刻提升您的设计效率与通信性能，轻松集成，品质保障。
- 商品型号
- ST3232BDR-HXY
- 商品编号
- C22386554
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.288577克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 静态电流 | 300uA | |
| 功能特性 | - |
商品概述
ST3232BDR是一款3V供电的EIA/TIA-232和V.28/V.24通信接口器件，具有低功耗要求、高数据速率能力以及增强的静电放电保护功能，采用IEC1000-4-2接触放电方式可达±8 kV，采用人体模型可达±15 kV。该器件采用专有的低压差发射器输出级，可在3V至5V电源供电下提供真正的RS-232性能，并集成双电荷泵。该器件保证在保持RS-232输出电平的同时，数据速率可达250 kbps。
商品特性
- 为RS-232 I/O引脚提供ESD保护
- 符合人体模型±15 kV
- 符合IEC 1000-4-2接触放电±8 kV
- 300 μA供电电流
- 保证最小数据速率250 kbps
- 保证最小压摆率6 V/µs
- 低至3V仍满足EIA/TIA-232规范
- 提供SOP-16封装
应用领域
- 笔记本电脑、超便携电脑和掌上电脑
- 电池供电设备
- 手持设备
- 外设和打印机
