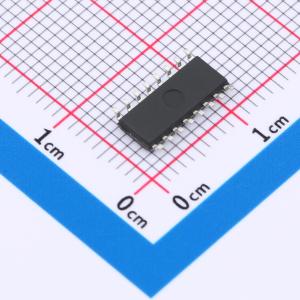

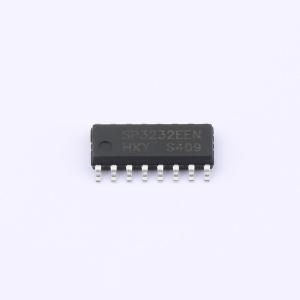

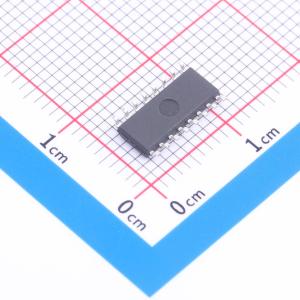

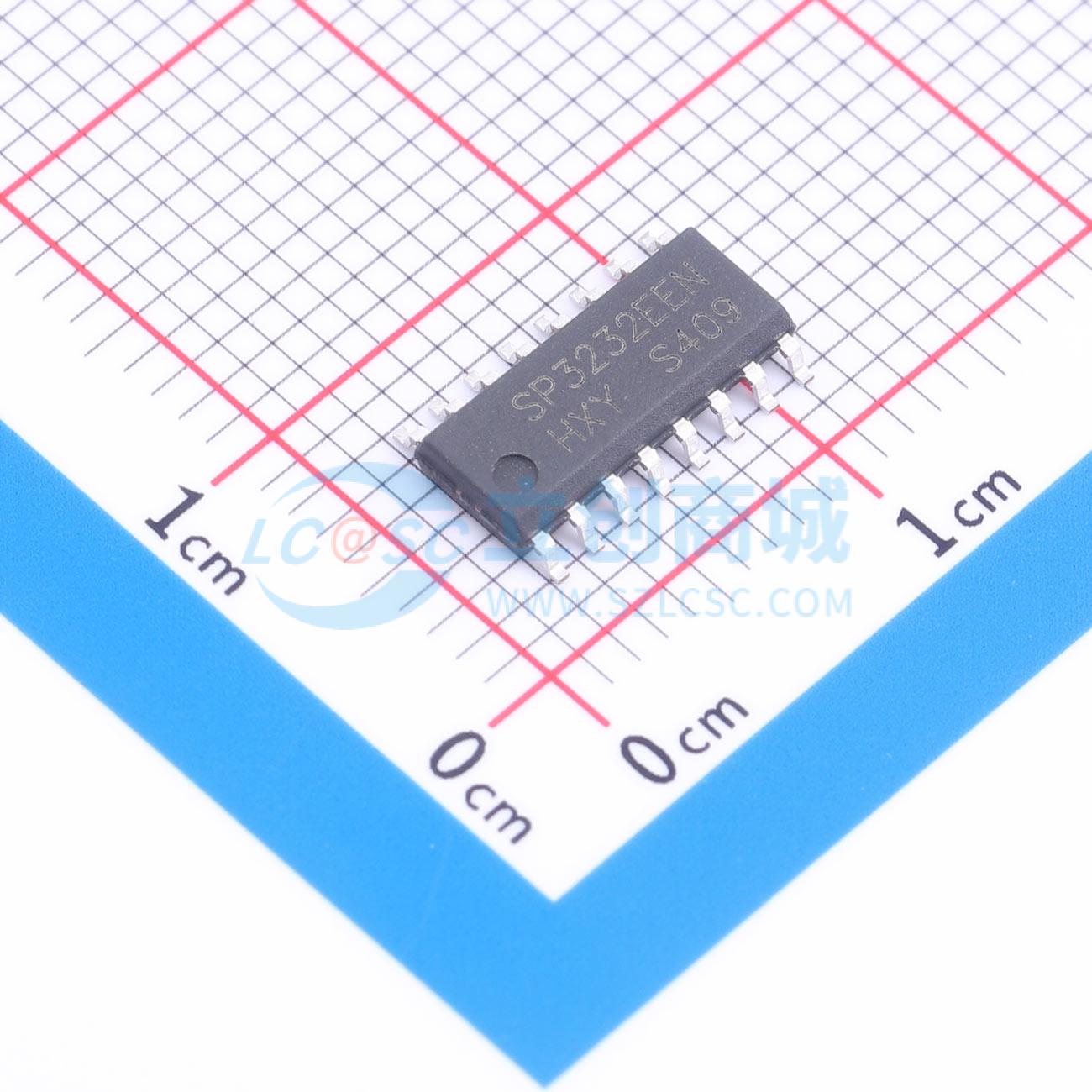

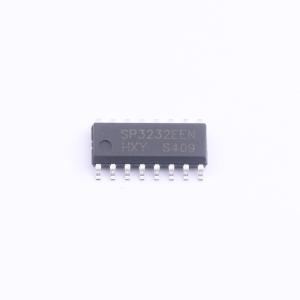

SP3232EEN-HXY
收发器 电源电压3V~5.5V 数据速率250Kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS232芯片为收发器类型。电源电压在3V至5.5V区间，适用性广泛。数据速率为250Kbps，可实现较快的数据传输。具有2个驱动器和2个接收器，能同时进行双向数据处理。适用于各类电子产品通信场景，保障数据稳定收发。
- 商品型号
- SP3232EEN-HXY
- 商品编号
- C22386555
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.284514克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 静态电流 | 300uA | |
| 功能特性 | - |
商品概述
SP3232EEN 是一款采用 3V 供电的 EIA/TIA-232 和 V.28/V.24 通信接口芯片，具有低功耗要求、高数据速率能力以及增强的静电放电保护功能。该器件采用 IEC1000-4-2 接触放电模型时，ESD 保护能力达 ±8kV；采用人体模型时，ESD 保护能力达 ±15kV。其采用专有的低压差发射器输出级，可在 3V 至 5V 电源电压下提供真正的 RS-232 性能，并集成双电荷泵。该器件保证在维持 RS-232 输出电平的同时，数据速率可达 250kbps。
商品特性
- RS-232 I/O 引脚具备 ESD 保护
- ±15kV 人体模型 ESD 保护
- ±8kV IEC 1000-4-2 接触放电 ESD 保护
- 300μA 电源电流
- 保证最小数据速率为 250kbps
- 保证最小压摆率为 6V/µs
- 低至 3V 仍符合 EIA/TIA-232 规范
- 提供 SOP-16 封装
应用领域
- 笔记本电脑、超便携笔记本和掌上电脑
- 电池供电设备
- 手持设备
- 外设和打印机
