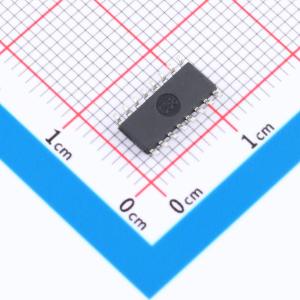

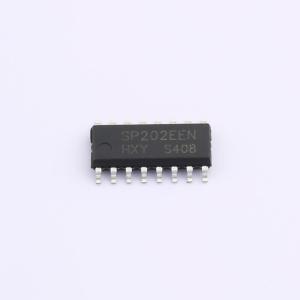

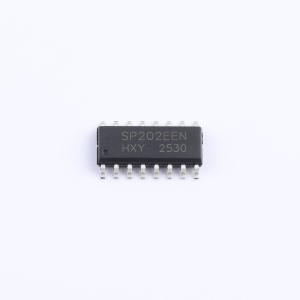

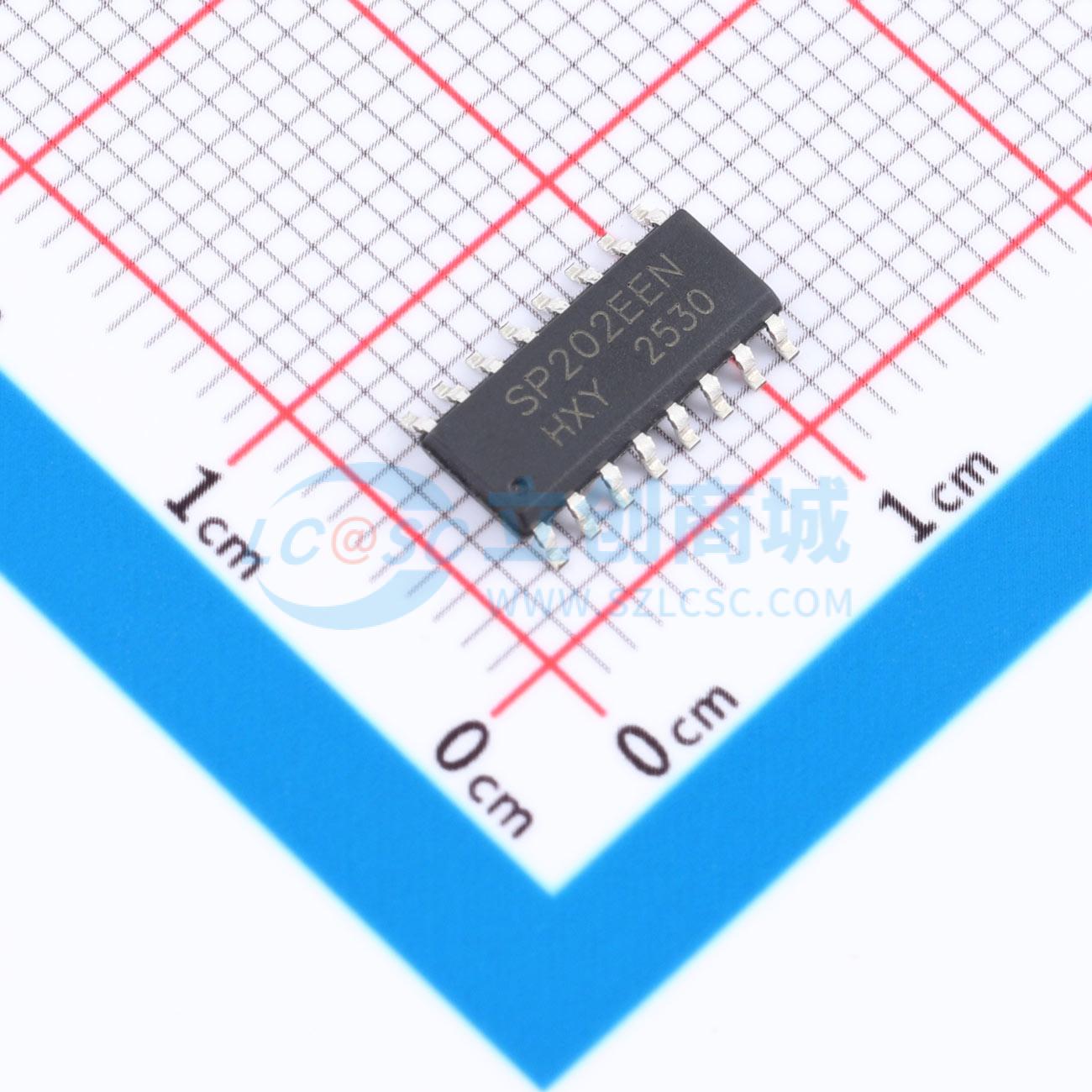

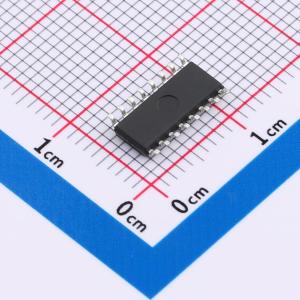

SP202EEN-HXY
收发器 电源电压4.5V~5.5V 数据速率120Kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 【SP202EEN RS232收发器芯片】采用SOP-16封装，专为标准RS-232串行通信设计。工作于4.5V至5.5V电源电压，稳定支持120Kbps数据传输速率。集成双驱动器与双接收器，轻松实现全双工RS232接口连接。适用于各类消费电子、计算机外设、低速数据通信设备等场合，确保标准、可靠的串行数据交换。原厂出品，为您的项目提供符合规范、性能稳定的RS232接口解决方案！
- 商品型号
- SP202EEN-HXY
- 商品编号
- C22386553
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.306533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 静态电流 | 8mA | |
| 功能特性 | - |
商品概述
该器件包含两个线路驱动器、两个线路接收器以及一个双电荷泵电路，其引脚间（串行端口连接引脚，包括GND）具备±15 kV ESD保护。该器件符合TIA/EIA-232-F标准要求，并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容支持器件在单5 V电源下工作。器件工作数据信令速率高达120 kbit/s，驱动器输出压摆率最大为30 V/µs。
商品特性
- 为RS-232总线引脚提供±15 kV人体模型ESD保护
- 符合或超越TIA/EIA-232-F和ITU v.28标准要求
- 工作于5 V VCC电源
- 工作速率高达120 kbit/s
- 外部电容：4 × 0.1 µF
- 闩锁性能超过JESD 78, Class II规定的100 mA
应用领域
- 电池供电系统
- 笔记本电脑
- 手持设备
- 便携式计算机
