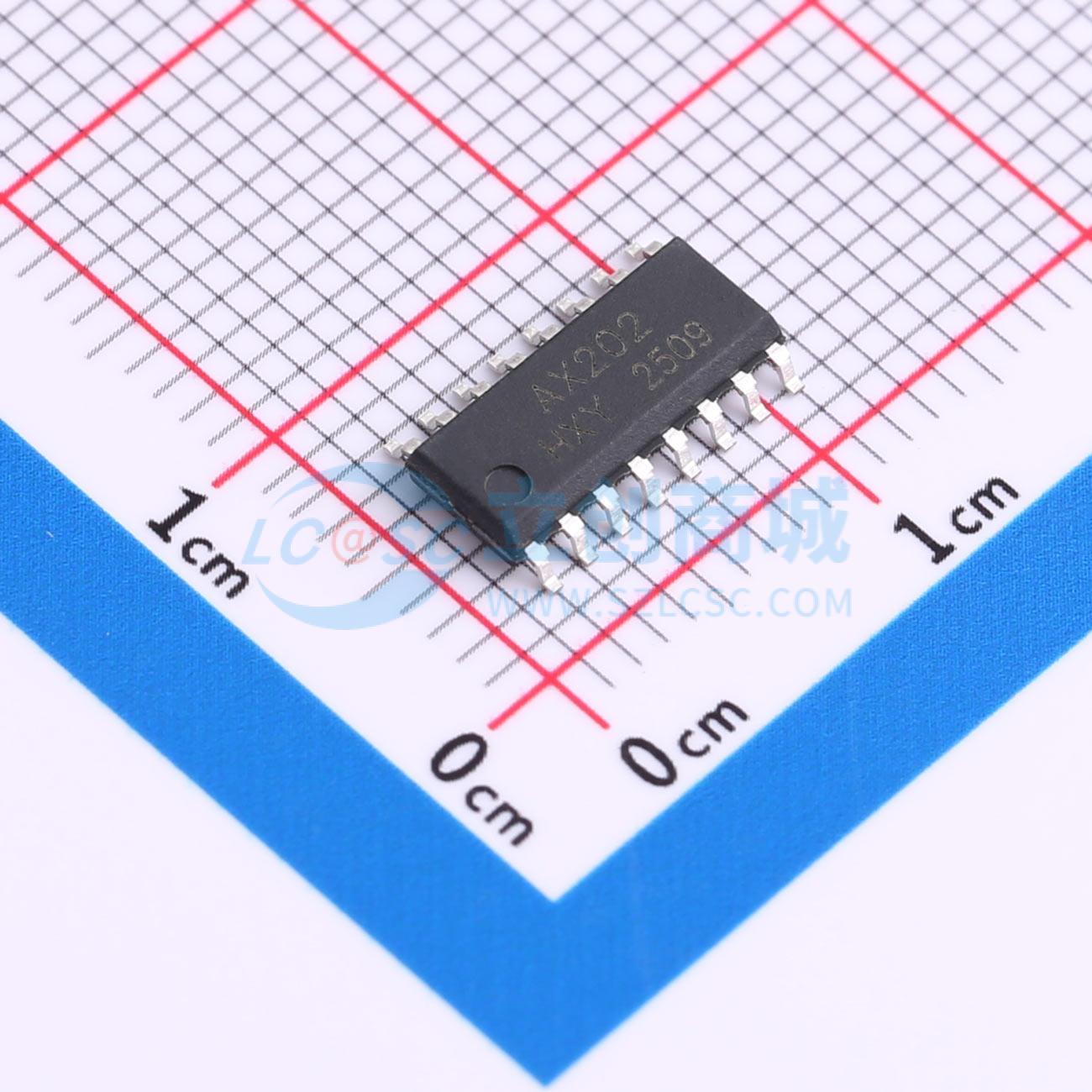

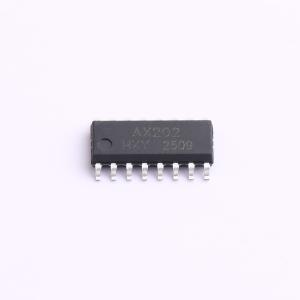

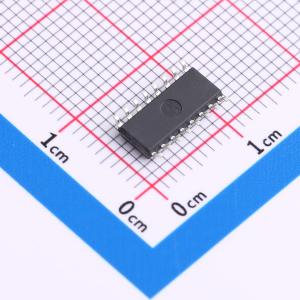

MAX202-HXY
收发器 电源电压4.5V~5.5V 数据速率120Kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS232芯片是收发器类型。电源电压在4.5V至5.5V之间，适应性较好。数据速率为120Kbps，满足一般的数据传输要求。具有2个驱动器和2个接收器。适用于各类电子产品的通信环节，确保数据稳定收发。
- 商品型号
- MAX202-HXY
- 商品编号
- C22386551
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.306533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 静态电流 | 8mA | |
| 功能特性 | - |
商品概述
MAX202器件包含两个线路驱动器、两个线路接收器以及一个带±15 kV引脚间（串行端口连接引脚，包括GND）静电放电保护的双电荷泵电路。该器件满足TIA/EIA-232-F标准要求，并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持器件从单路5V电源工作。该器件的数据信令速率最高可达120 kbit/s，驱动器输出压摆率最大为30 V/µs。
商品特性
- RS-232总线引脚提供±15 kV人体模型静电放电保护
- 满足或超过TIA/EIA-232-F和ITU v.28标准要求
- 采用5V VCC电源工作
- 工作速率最高可达120 kbit/s
- 外部电容器：4×0.1 µF
- 闩锁性能超过JESD 78，II类标准的100 mA
应用领域
- 电池供电系统
- 笔记本电脑
- 手持设备
- 便携式计算机
