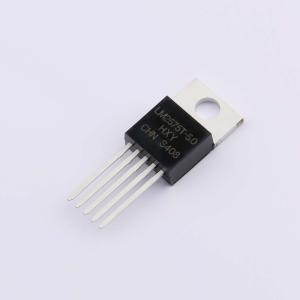

温馨提醒：图片仅供参考，商品以实物为准
LM2575T-5.0
降压型 2A 5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2575是一款50KHz固定频率的PWMDCDC稳压电源转换器,具有2A输出电流驱动能力,高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式,能够调节占空比线性范围0~100%。LM2575内置固定频率振荡器和频率补偿模块,其使用十分简单,仅需要极少量的外部元器件。此外,该芯片还内置带迟滞功能的使能、过温保护、过流保护和刺激过流保护等功能。当次级过流保护发生时,芯片内置降频功能使工作频率由150KHz降到了50KHz。
- 商品型号
- LM2575T-5.0
- 商品编号
- C22386540
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 2.727273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 开关频率 | 50kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2575是一款50KHz固定频率的PWM直流-直流稳压电源转换器，具备2A输出电流驱动能力，具有高效率、低纹波、高线性调整率和负载调整率等特点。该器件采用PWM调制模式，能够调节占空比线性范围0~100%。它内置固定频率振荡器和频率补偿模块，使用简便，仅需极少外部元器件。此外，该芯片还内置带迟滞功能的使能控制、过温保护、过流保护以及次级过流保护等功能。当次级过流保护触发时，芯片内置的降频功能会将工作频率从150KHz降至50KHz。
商品特性
- 4.5V 到 40V 输入电压范围
- 提供3.3V、5V、12V稳压输出及输出电压可调版本，可调版本输出范围为1.23V 到 37V
- 占空比可调节范围0~100%
- 最小饱和压降1.5V
- 50KHz 固定工作频率
- 2A 输出电流能力
- 具备ON/OFF迟滞开关功能
- 内置过温保护和过流保护
- 内置频率补偿功能
- 高工作效率、高线性调整率和负载调整率
应用领域
- 液晶显示器
- 液晶电视
- 数码相框
- 电视机顶盒
- 调制解调器
