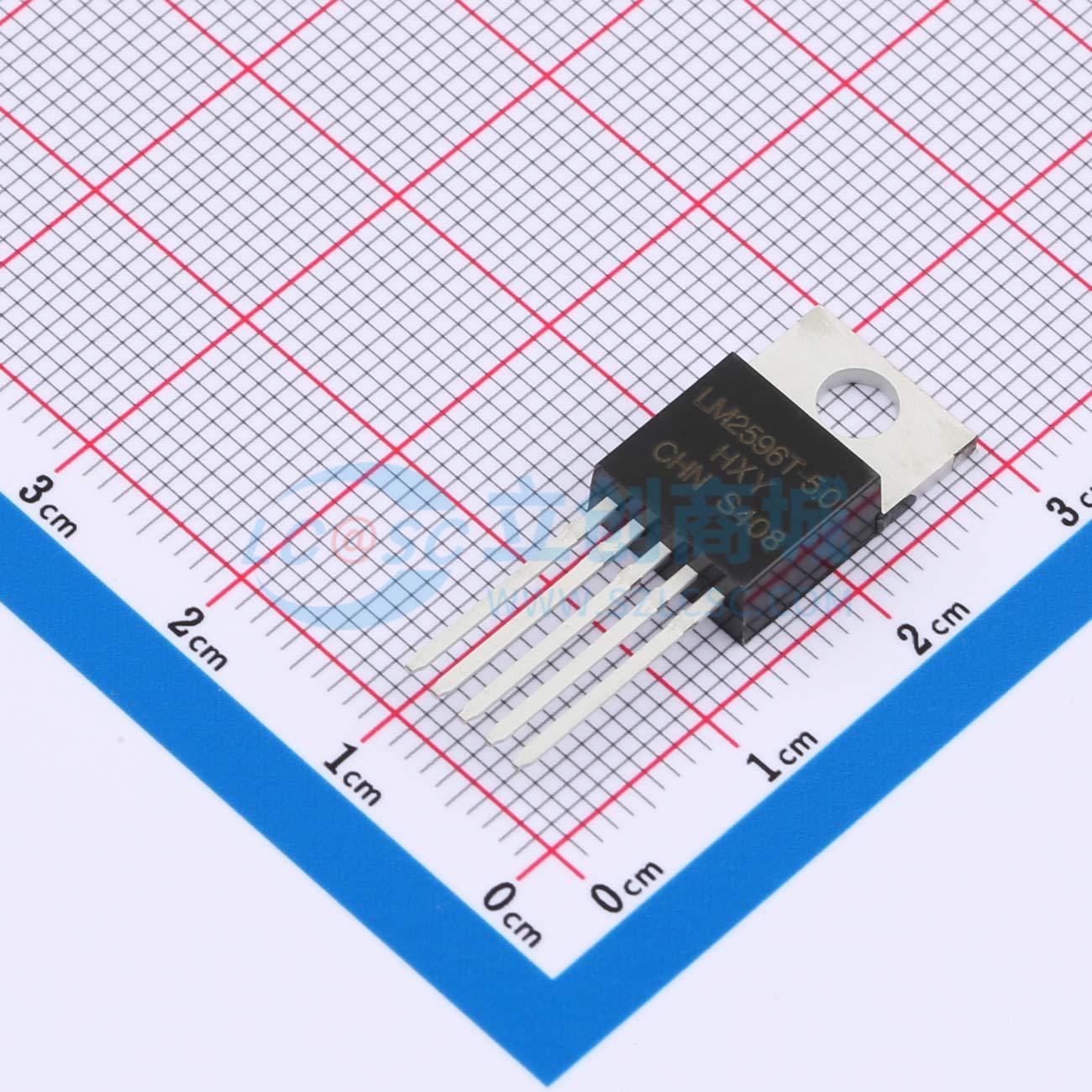

温馨提醒：图片仅供参考，商品以实物为准

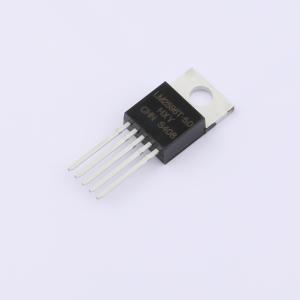

LM2596T-5.0
降压型 3A 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DC-DC电源芯片为降压型，输出类型固定。可承受40V的输入电压，适应较宽的电压范围。输出电流最大值达3A，能满足一定的功率需求。适用于各类电子产品，为其提供稳定的固定电压输出，确保设备正常运行。
- 商品型号
- LM2596T-5.0
- 商品编号
- C22386545
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 2.707071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2596T/S开关电压调节器是一款降压型电源管理单片集成电路，能够提供3A驱动电流，并具备优异的线性和负载调节性能。该器件提供3.3V、5V、12V固定输出电压版本，以及可调输出电压版本，后者可输出低于37V的多种电压。其内部集成了频率补偿和固定频率发生器，开关频率为150KHz，与低频开关调节器相比，允许使用更小规格的滤波元件。该器件仅需4个外部元件，且可使用通用标准电感，这极大地简化了开关电源电路的设计。其封装形式包括标准的5引脚TO-220-5L封装和5引脚TO-263-5L表贴封装。该器件在特定输入电压和输出负载条件下，可保证输出电压误差在±4%以内，振荡频率误差在±15%以内。它具备低至80μA的待机电流以实现外部关断，并集成了自我保护电路，包括两级降频限流保护以及在异常情况下关断的过热完全保护电路。
商品特性
- 提供3.3V、5V、12V固定电压输出和可调电压输出
- 可调输出电压范围为1.2V ~ 37V ±4%
- 输出线性好且负载可调节
- 输出电流高达3A
- 输入电压高达40V
- 采用150KHz内部振荡频率，属于第二代开关电压调节器，功耗低、效率高
- 低功耗待机模式，IQ典型值为80μA
- 具备TTL关断能力
- 具有过热保护和限流保护功能
- 封装形式：TO-220-5L和TO-263-5L
- 外围电路简单，仅需4个外部元件，且使用易于采购的标准电感
应用领域
- 高效率降压调节器
- 单片开关电压调节器
- 正负电压转换器
