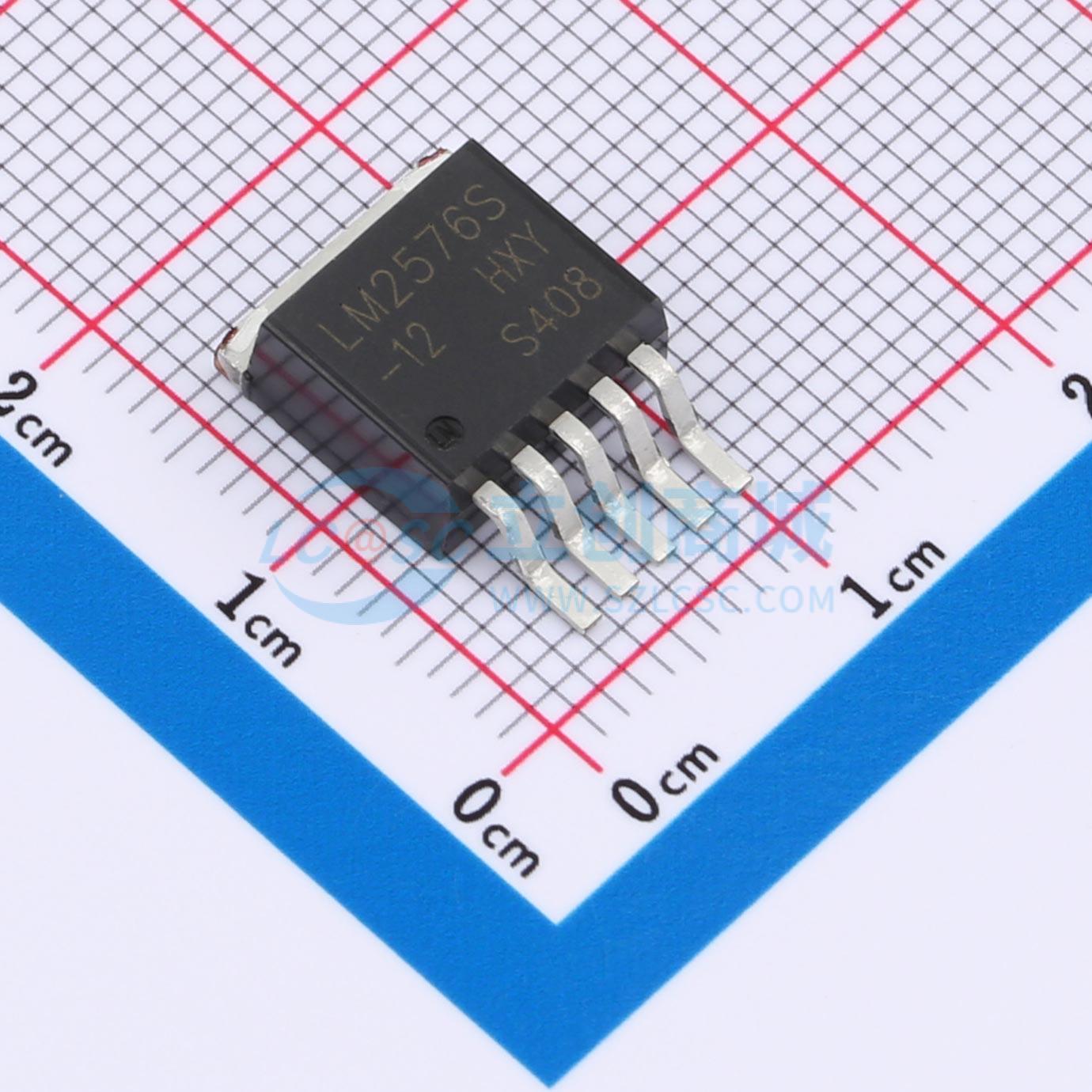

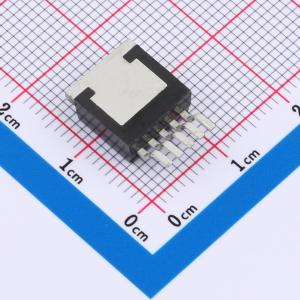

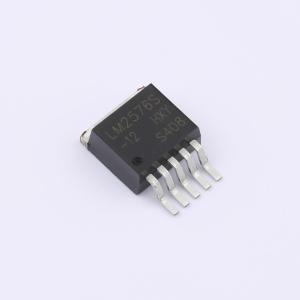

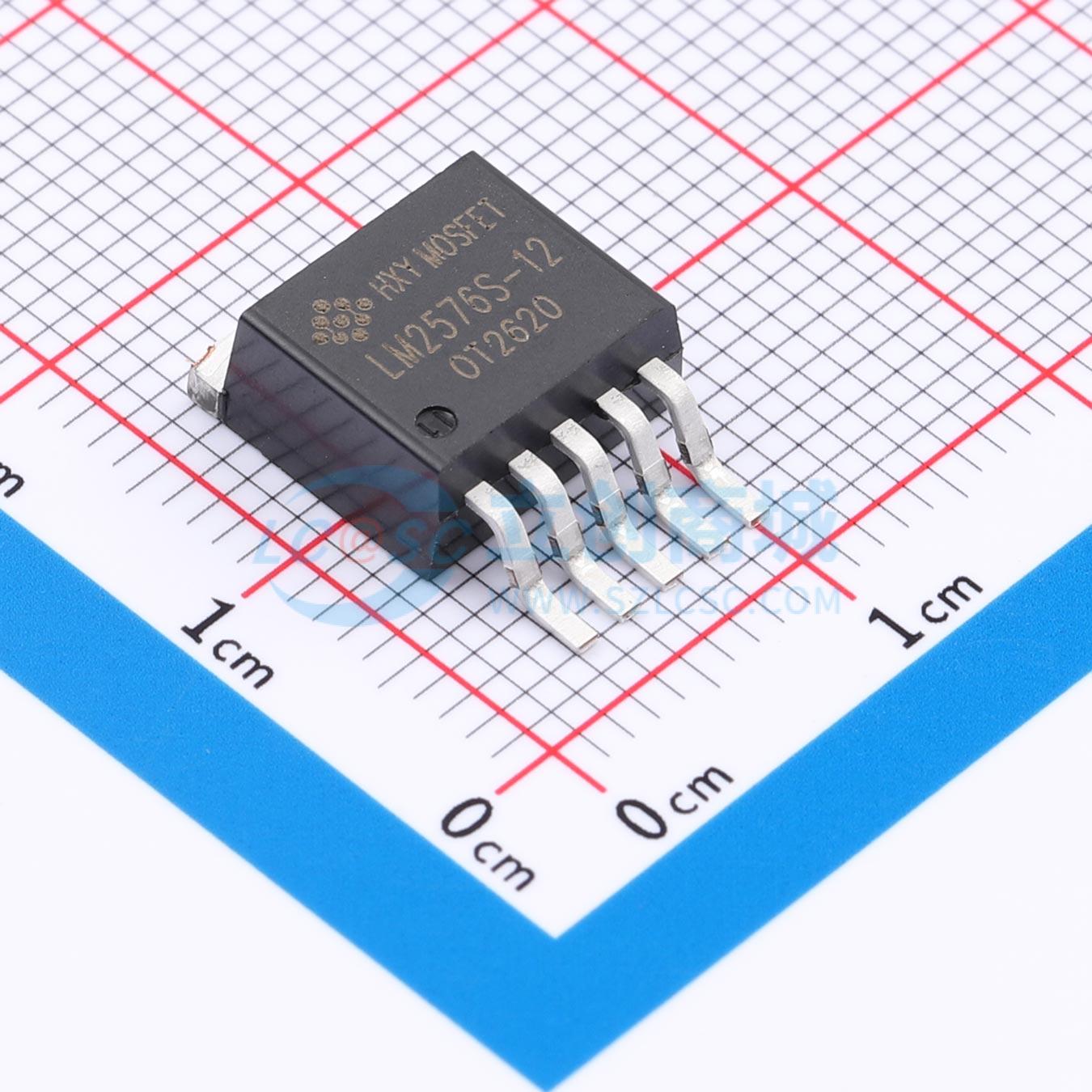

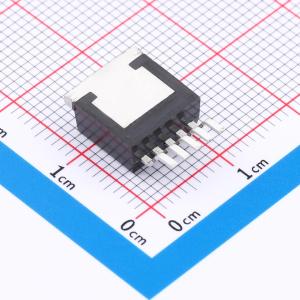

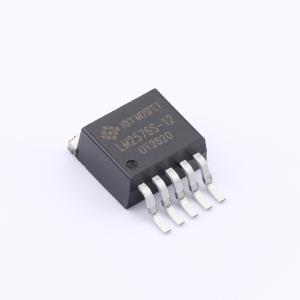

LM2576S-12

降压型 3A 15V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2576S-12是一款3A开关型降压稳压器,能够提供稳定的12V输出电压。它具有高效率、低静态电流和热关断保护功能,适用于各种电源应用。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: LM2576S-12
商品编号: C22386541
商品封装: TO-263-5L
包装方式: 管装
商品毛重: 2.142285克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2576系列降压稳压器是单片集成电路，提供降压开关稳压器（buck converter）的各种功能，能够驱动3A负载，具有优异的线路调整率和负载调整能力。这些器件提供3.3V、5V、12V、15V固定输出电压以及可调输出型号。这些稳压器内部包含频率补偿器和固定频率振荡器，将外部元件数量减至最少，使用简便。LM2576的效率比流行的三端线性稳压器高得多，是理想的替代品，通常不需要或仅需很小的外部散热片。其经过优化的标准电感器系列可与LM2576一同使用，由电感器供应商提供，此特性大大简化了开关电源的设计。其他特性包括在指定输入电压和负载条件下保证输出电压的1% + 4%误差以及振荡器频率的12%误差，还包括外部关断电路，典型待机电流为50μA。输出开关包括逐周期限流，以及在故障条件下提供完全保护的热关断功能。

商品特性

提供3.3V、5V、12V、15V和可调节输出电压型号
可调节输出型号在指定线路和负载条件下，输出电压范围为1.23V~37V（HV型号为57V），最大误差±4%
保证3.0A输出电流能力
宽输入电压范围：40V至HV型号的60V
仅需4个外部元件支持
52kHz固定频率内部振荡器
TTL关断能力，低功耗待机模式
高效率
使用现成可用的标准电感器
热关断及电流限制保护

应用领域

简单高效的降压型Buck稳压器
线性稳压器的高效替代方案
墙上开关电源适配器
正到负转换器（Buck-Boost）
负升压转换器
电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	15V~40V
	输出电压	12V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
