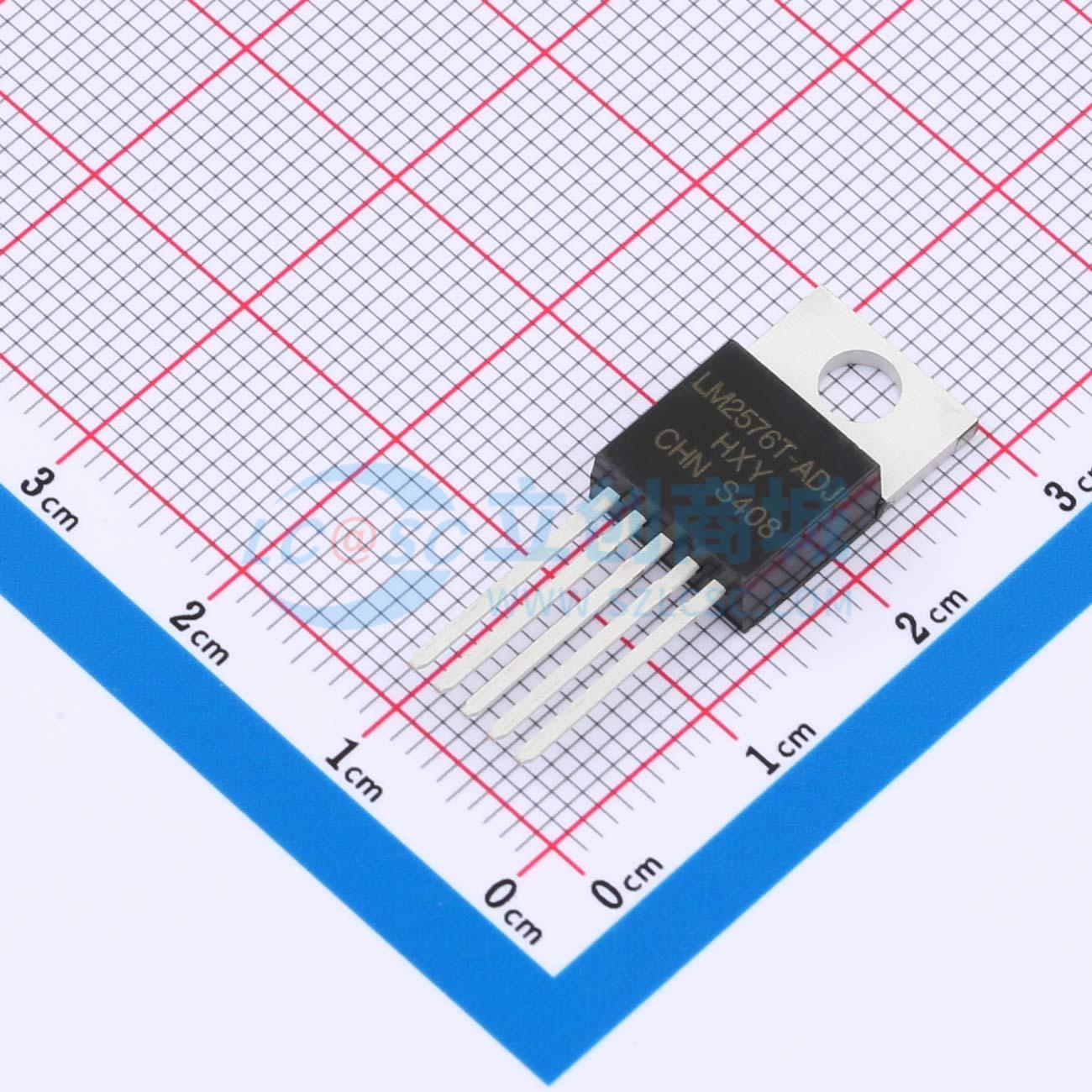

温馨提醒：图片仅供参考，商品以实物为准
LM2576T-ADJ
降压型 3A 8V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 【LM2576T-ADJ DC-DC降压调节器】采用TO-220-5L/D封装，专为灵活电源转换设计。该可调输出芯片支持40V最大输入电压，轻松调整输出至所需电压，持续提供高达3A最大电流。适用于各类消费电子产品、嵌入式系统、通信模块等，实现精准、定制化的电源管理。集成保护机制，低纹波、高效率，简化电路集成，确保长期稳定运行。原厂出品，赋能您的项目卓越的电源灵活性与性能！
- 商品型号
- LM2576T-ADJ
- 商品编号
- C22386544
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 2.686869克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
LM2576系列降压稳压器是单片集成电路，能够提供降压开关稳压器（buck）的各种功能，能够驱动3A的负载，具有优异的线性和负载调节能力。这些器件的固定输出电压有3.3V、5V、12V、15V，还有可调节输出的型号。这些稳压器内部包含频率补偿器和固定频率振荡器，将外部元件的数目减到最少，使用简便。LM2576的效率比通常的三端线性稳压器要高得多，是理想的替代品，一般情况下不需要或只需要很小的外加散热片。已经优化可与LM2576一起使用的标准电感器系列由电感器供应商提供，此特性大大简化了开关电源的设计。其他特性包括在指定输入电压和负载条件下保证输出电压的1% ± 4%误差，以及振荡器频率的±12%误差。还包括外部关断电路，特性有50μA典型值的待机电流。输出开关包括周期限流，以及在故障状态下提供完全保护的热关断功能。
商品特性
- 3.3V、5V、12V、15V和可调节输出电压型号
- 可调节输出电压型号在线性和负载条件下输出范围1.23V~37V（HV型号57V），最大±4%
- 保证3.0A输出电流
- 宽输入电压范围：40V至HV型号的60V
- 仅需4个外部元件支持
- 52kHz固定频率内部振荡器
- TTL关断能力，低功耗待机模式
- 高效率
- 使用现成可用的标准电感器
- 热关断及电流限制保护
应用领域
- 简单高效的降压Buck稳压器
- 线性稳压器的高效预稳压器
- 板上开关稳压器
- 正到负的变换器Buck-Boost
- 负升压变换器
