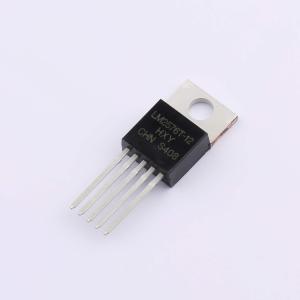

LM2576T-12
降压型 3A 15V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 【LM2576T-12 DC-DC降压电源芯片】采用经典TO-220-5L/D封装，专为高效电压转换应用。该型号提供稳定的12V输出，支持宽范围40V输入电压，持续提供高达3A的最大电流。适用于各类消费电子设备、智能硬件、通信模块等，确保恒定、可靠的电源供给。内置多重保护，低纹波、高效率，简化电路集成，提升系统整体稳定性。原装品质，为您的创新项目注入强劲电力支持！
- 商品型号
- LM2576T-12
- 商品编号
- C22386542
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 2.686869克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 15V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2576系列开关稳压器是单片集成电路，能提供降压开关稳压器（buck）的各种功能，能驱动3A的负载，具有优异的线性和负载调节能力。这些器件的固定输出电压有3.3V、5V、12V、15V，还有可调输出的型号。这些开关稳压器内部包含频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简便。LM2576的效率比流行的三端线性稳压器要高得多，是理想的替代品。一般情况下不需要或只需要很小的外部散热片。已经优化并可和LM2576一起使用的标准电感系列由电感供应商提供。此特性大大简化了开关电源的设计。其他特性包括：在指定输入电压和输出负载条件下保证输出电压的1 ± 4%误差以及振荡器频率的±12%误差，还包括外部关断电路，具有50 μA典型值的待机电流。输出开关包括逐周期电流限制，以及在故障状态下提供完全保护的热关断功能。
商品特性
- 3.3V、5V、12V、15V和可调节输出电压型号
- 可调节输出型号的输出电压范围在线性及负载条件下为1.23~37V（HV型号为57V），最大误差±4%
- 保证3.0A输出电流
- 宽输入电压范围：40V至HV型号的60V
- 仅需4个外部元件支持
- 52kHz固定频率内部振荡器
- TTL关断能力，微功耗待机模式
- 高效率
- 使用现成可用的标准电感
- 热关断及电流限制保护
应用领域
- 简单高效的降压稳压器
- 线性稳压器的高效预稳压器
- 正到负转换器
- 负升压转换器
- 电池充电器/电源适配器
