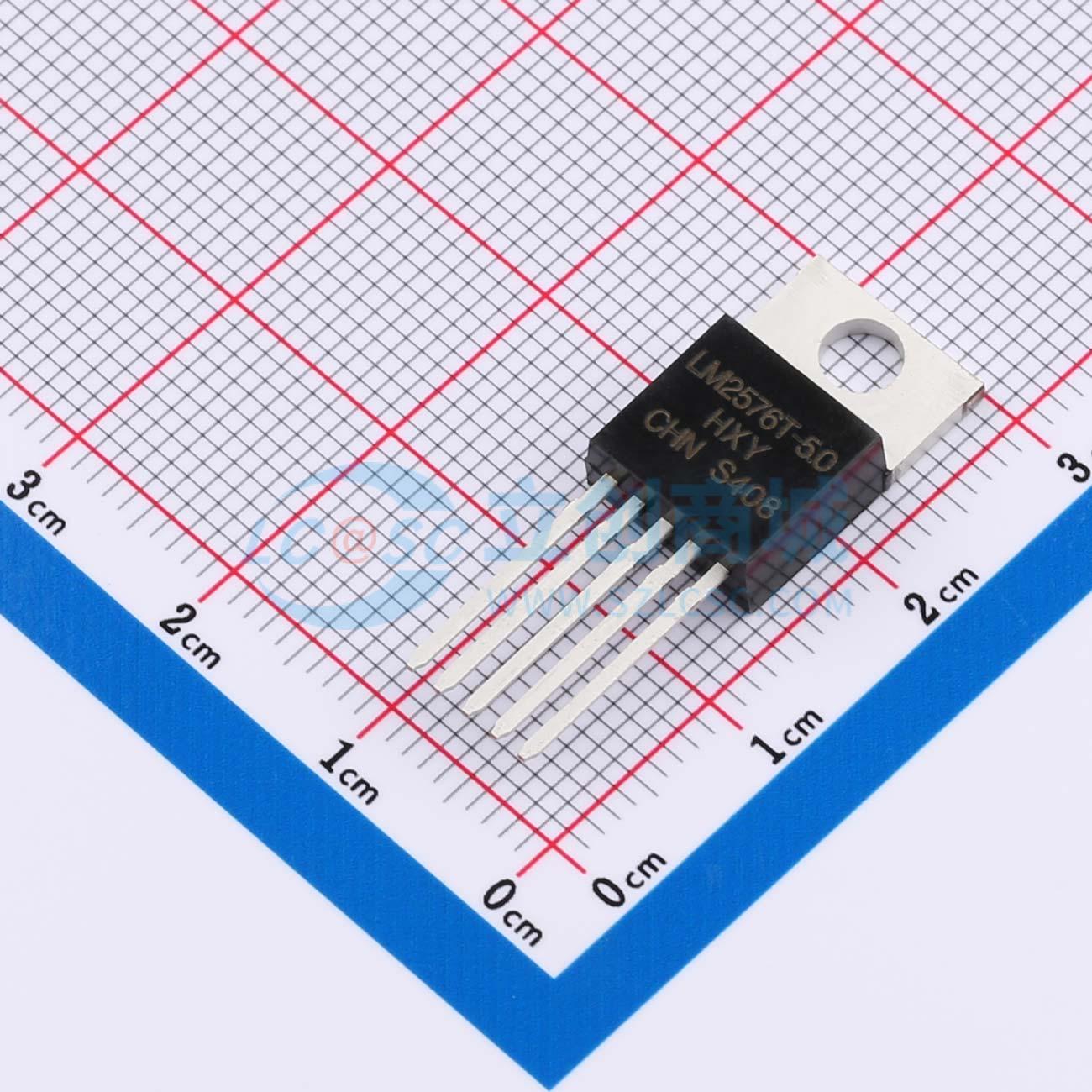

温馨提醒：图片仅供参考，商品以实物为准

LM2576T-5.0

降压型 3A 8V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 【LM2576T-5.0 DC-DC降压稳压器】采用TO-220-5L/D封装，专为高效率电源转换定制。该芯片提供固定5.0V输出，轻松应对40V最大输入电压，持续输出高达3A电流。广泛应用于消费电子、物联网设备、通信终端等，确保稳定、精准的电源供应。集成多种保护功能，具备低纹波、高效率特点，简化电路设计，强化系统可靠性。原厂品质，为您的电子产品注入持久、优质的电力保障！
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: LM2576T-5.0
商品编号: C22386543
商品封装: TO-220-5L
包装方式: 管装
商品毛重: 2.707071克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2576系列稳压器是单片集成电路，能提供降压开关稳压器的各种功能，能驱动3A负载，具有优异的线性和负载调节能力。这些器件的固定输出有3.3V、5V、12V、15V，还有可调输出的型号。这些稳压器内部包含频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简便。LM2576的效率比流行的三端线性稳压器高得多，是理想的替代品。一般情况下不需要或只需要很小的外部散热片。优化了可与LM2576一起使用的标准电感系列，由电感供应商提供几个不同的电感选择。此特性大大简化了开关电源的设计。其他特性包括在指定输入电压和负载条件下保证输出电压的1 + 4%误差以及振荡器频率的12%误差。还包括外部关断电路，特性有50μA典型值待机电流。输出开关包括周期限流以及在故障状态下提供完全保护的热关断功能。

商品特性

3.3V、5V、12V、15V和可调节输出电压型号
可调节输出电压型号在线性和负载条件下输出电压范围1.23~37V，HV型号57V，最大±4%
保证3.0A输出电流
输入电压范围宽，40V至HV型号的60V
只需4个外部元件支持
52kHz固定频率内部振荡器
TTL关断能力，低功耗待机模式
高效率
使用现成可用的标准电感
热关断及电流限制保护

应用领域

简单高效的降压Buck稳压器
线性稳压器的高效预稳压器
板上开关稳压器
正到负的变换器Buck-Boost
负升压变换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~40V
	输出电压	5V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
