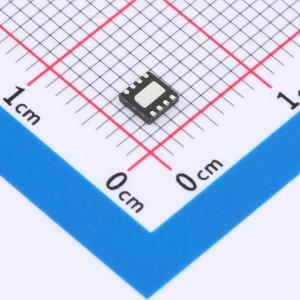

SIT1042AQTK
SIT1042AQ CAN FD待机模式总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5V供电，I0口兼容3.3V，±58V总线耐压，CANFD待机模式总线收发器
- 品牌名称
- SIT(芯力特)
- 商品型号
- SIT1042AQTK
- 商品编号
- C22386538
- 商品封装
- DFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.136806克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 12uA | |
| 功能特性 | 短路保护；唤醒功能；热关断保护；欠压保护；ESD保护；TXD占优超时；低功耗模式；使能 |
商品概述
SIT1042AQ是一款应用于CAN协议控制器与物理总线之间的接口芯片，可用于车载和工业控制等领域，支持5Mbps灵活数据速率CAN FD，具备在总线与CAN协议控制器之间传输差分信号的能力。该器件是SIT1042Q芯片的升级版本，改善了总线信号的对称性，并具有更低的电磁辐射性能。此外，SIT1042AQ可完全兼容SIT1042Q。
商品特性
- 兼容ISO 11898和SAE J2284-1至SAE J2284-5标准
- 通过AEC-Q100认证
- 内置过温保护功能
- 总线端口具备±58V耐压
- 驱动器（TXD）显性超时功能
- 待机总线（BUS）显性超时功能
- 带唤醒功能的低功耗待机模式
- SIT1042AQT/3、SIT1042AQT/31、SIT1042AQTK/3和SIT1042AQTK/31型号的I/O电压范围支持3.3V和5V MCU
- VCC和VIO电源引脚上具有欠压保护功能
- 支持高速CAN，速率可达5Mbps CAN FD灵活数据速率
- TXD至RXD典型环路延时小于100ns
- 高抗电磁干扰能力
- 未上电节点不会干扰总线
- 支持DFN 3×3–8小型无引脚封装
