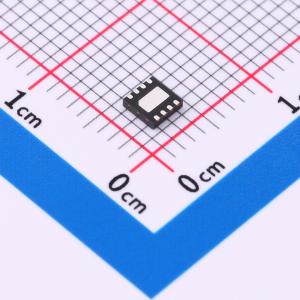

温馨提醒：图片仅供参考，商品以实物为准
SIT1021NQTK
SIT1021NQTK
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SIT1021NQ 是一款本地互联网络（LIN）物理层收发器，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V)和SAE J2602 标准。主要适用于使用1kbps 至20kbps 传输速率的车载网络。SIT1021NQ 通过TXD 引脚控制 LIN 总线的状态，可将协议控制器的发送数据流转换为具有最佳压摆率和波形整形的总线信号，以最大程度地减少电磁辐射（EME）。
- 品牌名称
- SIT(芯力特)
- 商品型号
- SIT1021NQTK
- 商品编号
- C22386537
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.111667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LIN收发器 | |
| 类型 | 收发器 | |
| 通讯模式 | - | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5.5V~27V | |
| 数据速率 | 20Kbps | |
| 接收器滞后 | - | |
| 工作温度 | - |
商品概述
SIT1021NQ 是一款本地互联网络（LIN）物理层收发器，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V)和SAE J2602 标准。主要适用于使用1kbps 至20kbps 传输速率的车载网络。SIT1021NQ 通过TXD 引脚控制 LIN 总线的状态，可将协议控制器的发送数据流转换为具有最佳压摆率和波形整形的总线信号，以最大程度地减少电磁辐射（EME）。LIN 总线输出引脚具有内部上拉电阻，仅当用作主机节点时，才需将LIN 总线端口通过一个与二极管串联的外部电阻上拉至VBAT。SIT1021NQ 通过LIN 引脚接收总线上的数据流，并由接收器的输出引脚RXD 将数据传送到外部的微控制器。 SIT1021NQ 可在5.5V~27V 工作电压范围内，支持12V 应用。SIT1021NQ 在休眠模式下可实现极低电流消耗，发生故障时可快速地将功耗降至最低，并且可通过LIN 引脚、WAKE_N 引脚或SLP_N引脚上的消息将器件置于正常工作模式。
商品特性
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准
- AEC-Q100 认证
- 内置过温保护功能（热关断）
- 内置显性超时功能
- 总线限流保护功能
- 电池欠压保护功能
- 极低功耗的休眠模式
- 支持本地唤醒与远程唤醒
- LIN 数据传输速率可达20kbps
- 高电磁兼容（EMC）能力
- 提供DFN3*3–8，小外形，无引脚封装
