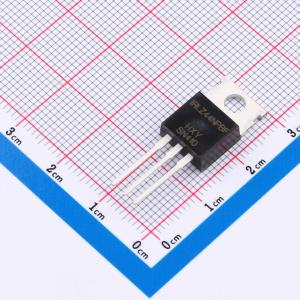

IRLZ44NPBF-HXY
1个N沟道 耐压:60V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRLZ44NPBF 是一款高性能N沟道MOSFET，采用经典可靠的TO-220封装，专为高功率应用设计。该器件提供60V的高耐压VDSS，可承载高达60A的连续漏极电流ID，满足大电流环境下的电力传输需求。其独特优势在于业界领先的17mR低导通电阻RD(on)，有效减少能量损耗，提升系统能效，适用于开关电源、电机驱动、电池管理系统等各种大功率、高效率的电子设备中。
- 商品型号
- IRLZ44NPBF-HXY
- 商品编号
- C22367197
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 120W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 4.05nF | |
| 反向传输电容(Crss) | 110pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 430pF |
商品概述
SI7415DN-T1-GE3采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = - 60V，ID = - 20A
- 在VGS = 4.5V时，RDS(ON) < 65 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
