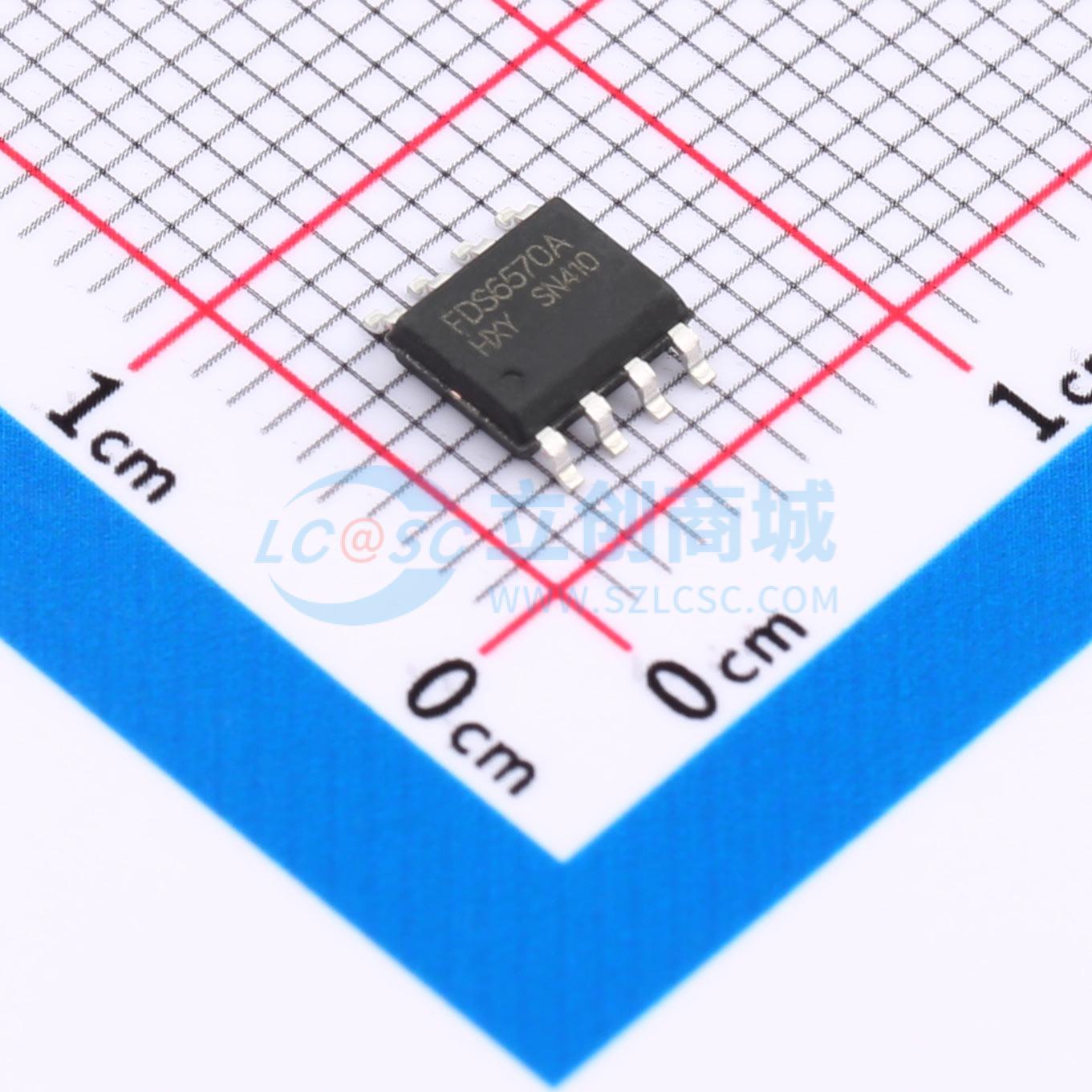

FDS6570A-HXY实物图

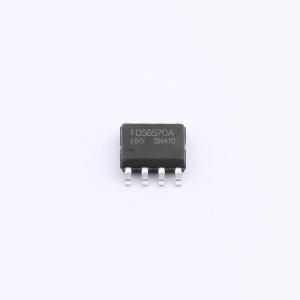

  • FDS6570A-HXY商品缩略图

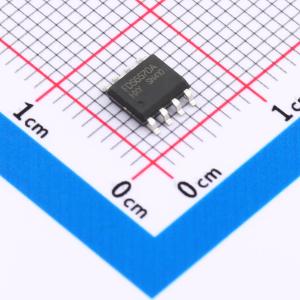

  • FDS6570A-HXY商品缩略图
  • FDS6570A-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDS6570A-HXY

1个N沟道 耐压:20V 电流:20A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
FDS6570A 型号MOS管采用主流SOP-8封装,内置高速N沟道技术,专为高效率功率转换设计。该器件具有20V的漏源耐压(VDSS),可承载高达20A的连续漏极电流(ID),展现出卓越的电流处理能力。尤其引人注目的是其低至6.3mR的导通电阻(RD(on)),有效提高系统效率并减少热损耗。此MOS管广泛应用在电源管理、快速开关电路、大电流负载驱动等场景,是您优化电路设计、提升产品性能的理想半导体组件。
商品型号
FDS6570A-HXY
商品编号
C22367187
商品封装
SOP-8​
包装方式
编带
商品毛重
0.116克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)20V
连续漏极电流(Id)20A
导通电阻(RDS(on))5.5mΩ@4.5V
耗散功率(Pd)3.1W
属性参数值
阈值电压(Vgs(th))1.6V@250uA
栅极电荷量(Qg)43nC@10V
输入电容(Ciss)4.63nF
反向传输电容(Crss)810pF
工作温度-55℃~+150℃
输出电容(Coss)960pF

商品概述

DMN2009USS采用先进的沟槽技术,具备出色的导通电阻RDS(ON)、低栅极电荷,且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • 漏源电压VDS = 20V,漏极电流ID = 20A
  • 当栅源电压VGS = 4.5V时,导通电阻RDS(ON) < 5.5mΩ

应用领域

  • 电池保护
  • 负载开关
  • 不间断电源

数据手册PDF
