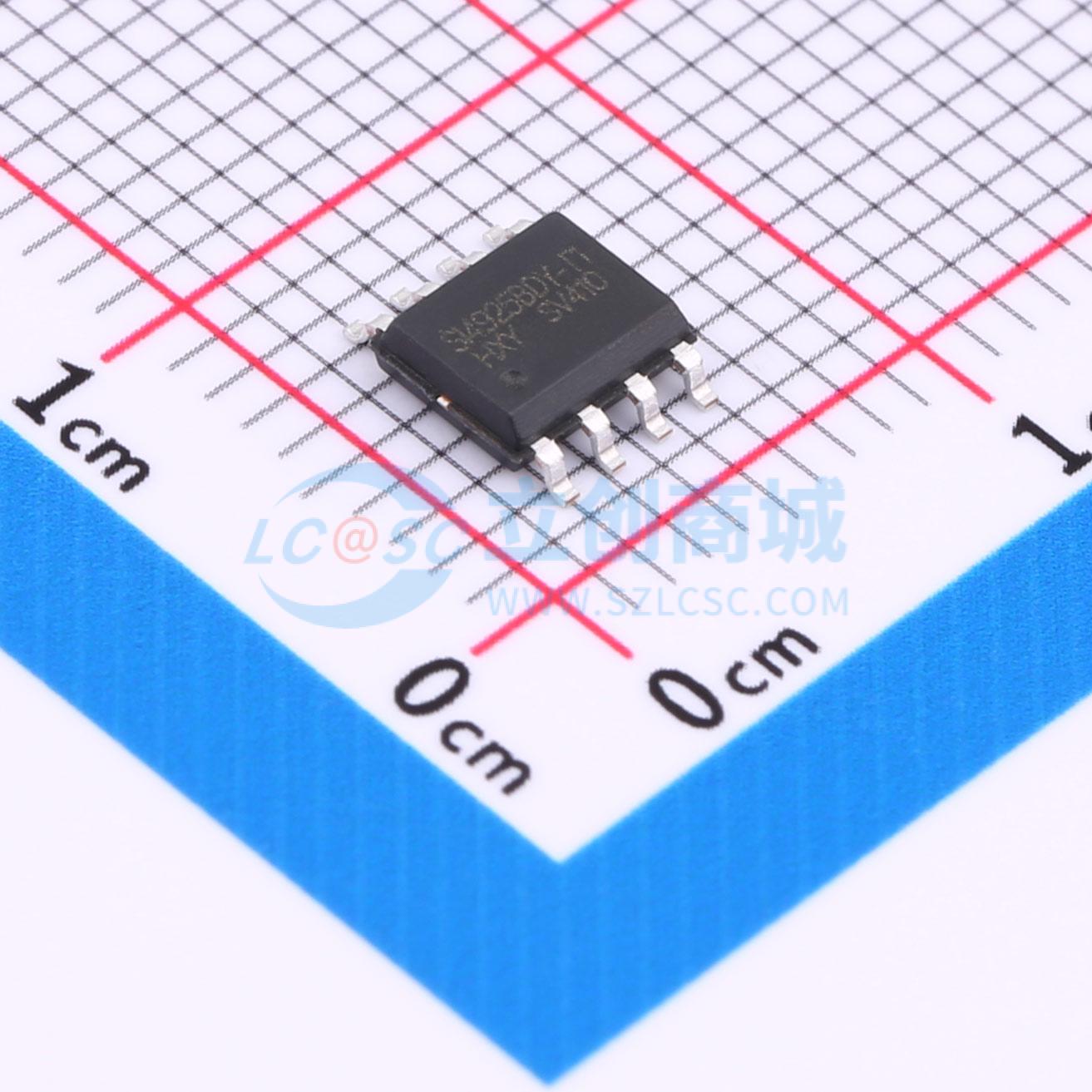

SI4925BDY-T1-E3-HXY实物图

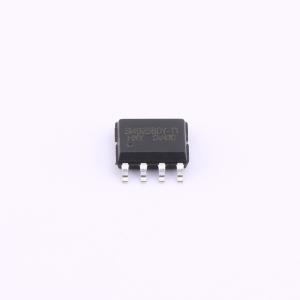

  • SI4925BDY-T1-E3-HXY商品缩略图

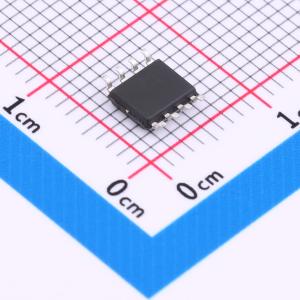

  • SI4925BDY-T1-E3-HXY商品缩略图

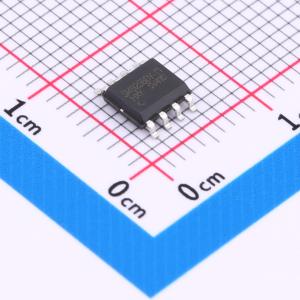

  • SI4925BDY-T1-E3-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI4925BDY-T1-E3-HXY

2个P沟道 耐压:30V 电流:11A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SI4925BDY-T1-E3 型号MOS管采用紧凑型SOP-8封装,内部集成高效2个P沟道沟道技术。器件支持30V的漏源电压(VDSS),能稳定处理8.5A的连续漏极电流(ID),适用于各类中高电流应用场合。其亮点在于仅20mR的导通电阻(RD(on)),有效提升能源利用率并降低功耗。该MOS管广泛应用于电源转换、电机驱动控制以及各类高效率开关电路设计,是工程师优化电路性能、实现节能目标的理想半导体组件。
商品型号
SI4925BDY-T1-E3-HXY
商品编号
C22367190
商品封装
SOP-8​
包装方式
编带
商品毛重
0.1155克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)11A
导通电阻(RDS(on))18mΩ@10V
耗散功率(Pd)3.7W
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)22nC@10V
输入电容(Ciss)1.33nF
反向传输电容(Crss)156pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)183pF

商品概述

SI4925BDY-T1-E3采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通状态漏源电阻(RDS(ON))。它可用于多种应用。

商品特性

  • 漏源电压(VDS) = - 30V,漏极电流(ID) = - 11A
  • 当栅源电压(VGS) = - 10V时,导通状态漏源电阻(RDS(ON)) < 18 mΩ
  • 当栅源电压(VGS) = - 4.5V时,导通状态漏源电阻(RDS(ON)) < 27 mΩ

应用领域

  • PWM应用
  • 负载开关
