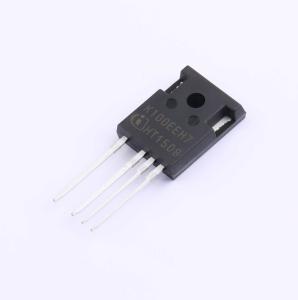

温馨提醒：图片仅供参考，商品以实物为准
IKZA100N65EH7XKSA1
650V 140A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VCE = 650 V。 IC = 100 A。 低开关损耗。 极低的集电极-发射极饱和电压VCEsat。 非常软、快速恢复的反并联二极管。 平滑的开关特性。应用：工业不间断电源。 电动汽车充电
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKZA100N65EH7XKSA1
- 商品编号
- C20191531
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 6.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 429W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 140A | |
| 集射极饱和电压(VCE(sat)) | 1.65V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 2.9V@0.88mA | |
| 栅极电荷量(Qg) | 207nC@100A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.15nF@25V | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 240ns | |
| 导通损耗(Eon) | 1.24mJ | |
| 关断损耗(Eoff) | 1.22mJ | |
| 反向恢复时间(Trr) | 62ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- VCE = 650V - IC = 100A
- 低开关损耗
- 极低的集电极 - 发射极饱和电压VCEsat
- 非常软、快速恢复的反并联二极管
- 平滑的开关特性
- 耐湿度
- 针对硬开关、两电平和三电平拓扑进行优化
应用领域
- 工业不间断电源
- 电动汽车充电
- 组串式逆变器
- 焊接
