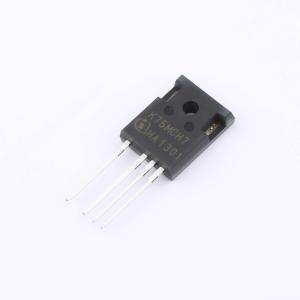

IKZA75N120CH7XKSA1
高速IGBT 7技术，搭配超快恢复、低Qr发射极控制快速二极管，适用于高速硬开关拓扑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKZA75N120CH7XKSA1
- 商品编号
- C20191537
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 8.724克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 549W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 109A | |
| 集射极饱和电压(VCE(sat)) | 2.15V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.7V@1.2mA | |
| 栅极电荷量(Qg) | 550nC@75A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 193nF@25V | |
| 开启延迟时间(Td(on)) | 15ns | |
| 关断延迟时间(Td(off)) | 38ns | |
| 导通损耗(Eon) | 2.01mJ | |
| 关断损耗(Eoff) | 1.76mJ | |
| 反向恢复时间(Trr) | 95ns | |
| 工作温度 | -40℃~+175℃ |
