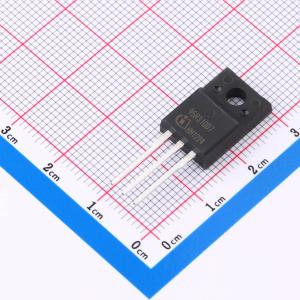

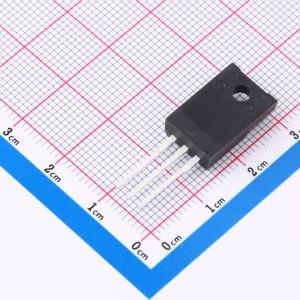

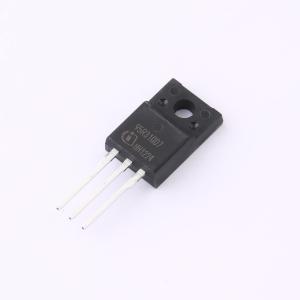

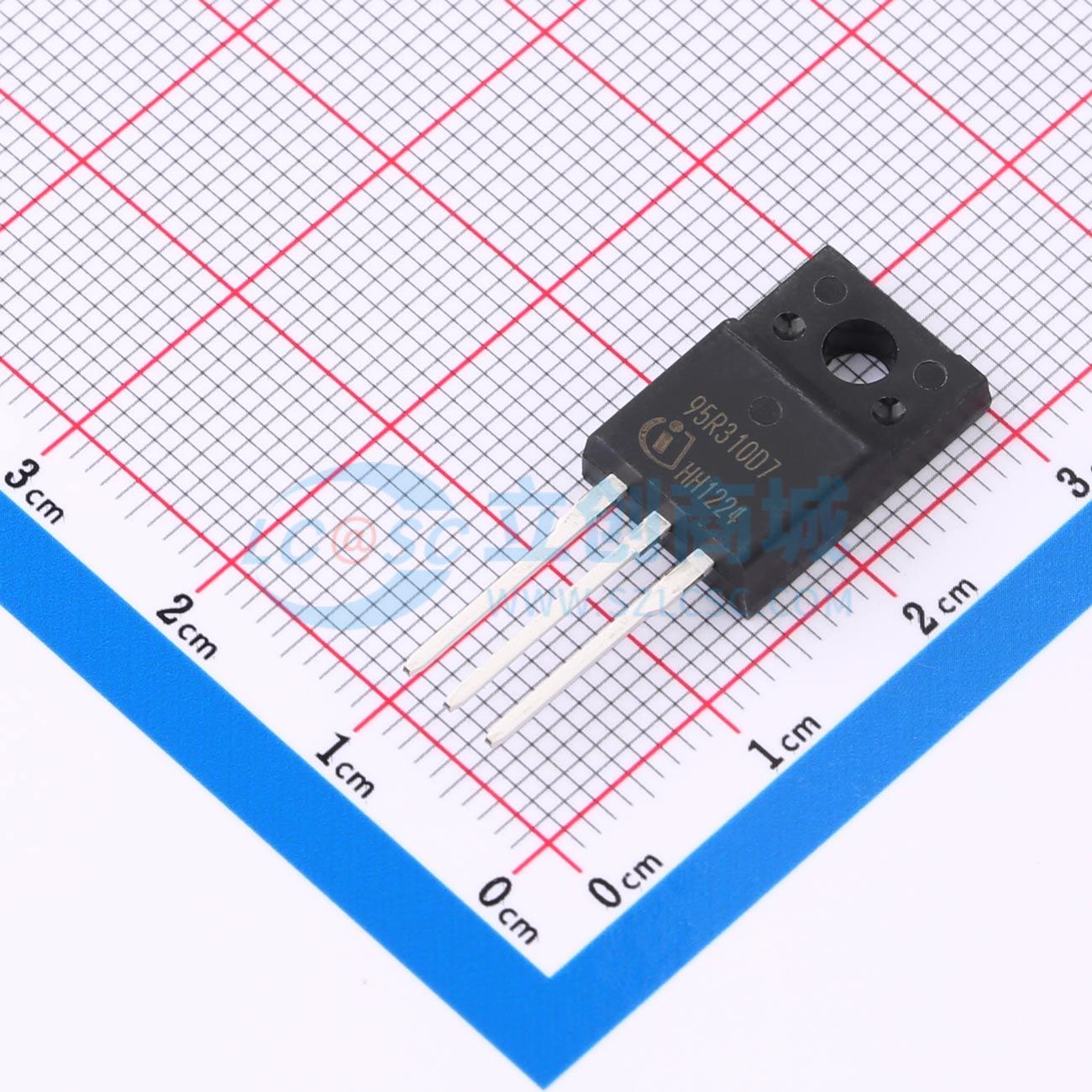

温馨提醒：图片仅供参考，商品以实物为准
IPA95R310PFD7XKSA1
950V CoolMOSTM PFD7超结功率器件
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 最新的950V CoolMOS™ PFD7系列为超结（SJ）技术树立了新标杆。该技术旨在通过将一流的性能与最先进的易用性相结合，满足照明和工业开关电源（SMPS）应用的需求。与CoolMOS™ P7系列相比，PFD7提供了集成的超快体二极管，可用于谐振拓扑，其反向恢复电荷（Qrr）为市场最低
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPA95R310PFD7XKSA1
- 商品编号
- C20191554
- 商品封装
- TO-220-3-313
- 包装方式
- 管装
- 商品毛重
- 3.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 950V | |
| 连续漏极电流(Id) | 8.7A | |
| 导通电阻(RDS(on)) | 310mΩ@10V | |
| 耗散功率(Pd) | 31W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 61nC@10V | |
| 输入电容(Ciss) | 1.765nF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 23pF |
商品概述
最新的950V CoolMOS PFD7系列为超结(SJ)技术树立了新的标杆。该技术旨在通过将一流的性能与最先进的易用性相结合,满足照明和工业开关电源(SMPS)应用需求。与CoolMOS P7系列相比,PFD7集成了超快速体二极管,可用于谐振拓扑,且具有市场上最低的反向恢复电荷(Qrr)。
商品特性
- 集成超快速体二极管
- 一流的反向恢复电荷Qrr
- 一流的品质因数RDS(on) * Eoss,降低了Qg、Ciss和Coss
- 一流的3V V(GS)th,最小的V(GS)th变化范围为±0.5V
- 集成快速体二极管
- 一流的CoolMOS品质和可靠性
- 全面优化的产品组合
- THD和SMD封装中一流的RDS(on)
- 静电放电(ESD)保护至少达到2级(人体模型,HBM)
应用领域
- 适用于硬开关和软开关拓扑
- 针对LLC和零电压开关(ZVS)拓扑的使用进行了优化
- 用于照明和工业开关电源(SMPS)的功率因数校正(PFC)和LLC应用
