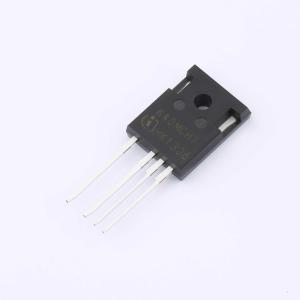

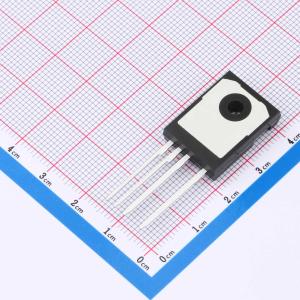

IKZA40N120CH7XKSA1
IKZA40N120CH7XKSA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKZA40N120CH7XKSA1
- 商品编号
- C20191532
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 6.666667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 95A | |
| 耗散功率(Pd) | 330W | |
| 集射极饱和电压(VCE(sat)) | 2.15V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.7V@0.64mA | |
| 栅极电荷量(Qg) | 290nC@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5nF@25V | |
| 开启延迟时间(Td(on)) | 34ns | |
| 关断延迟时间(Td(off)) | 360ns | |
| 导通损耗(Eon) | 970uJ | |
| 关断损耗(Eoff) | 1.01mJ | |
| 反向恢复时间(Trr) | 90ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- VCE = 1200 V
- lC = 40 A
- 最高结温 Tvjmax = 175°C
- 同类最佳的高速IGBT，与全额定电流、低Qrr和软换向高速二极管共封装
- 饱和电压低，Tvj = 25°C时，VCESat = 1.7 V
- 针对高速硬开关拓扑（2-L逆变器、3-L NPC T型等）的高效率进行了优化
- 由于VCEsat的正温度系数，易于并联
- 无铅引脚电镀；符合RoHS标准
