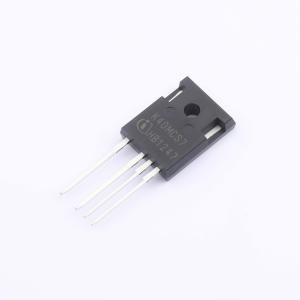

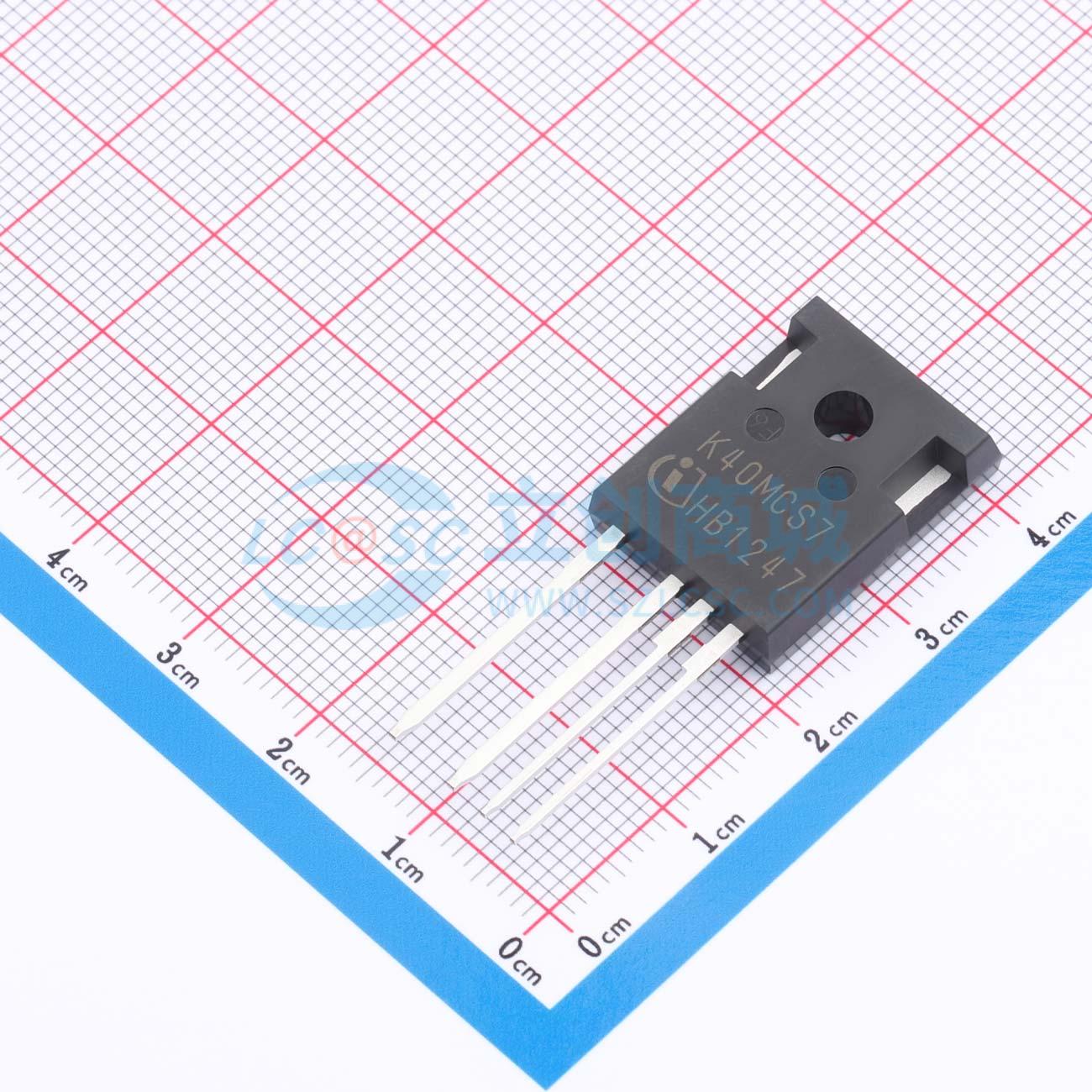

IKZA40N120CS7XKSA1
1200V TRENCHSTOP IGBT 7技术
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VCE = 1200 V。 IC = 40 A。 IGBT 与全电流、软恢复和低 Qrr 二极管共封装。 低饱和电压 VCEsat = 2.0 V（TVj = 175℃ 时）。 针对硬开关拓扑进行优化（2-L 逆变器、3-L NPC T 型等）。 短路耐受时间为 8 μs。应用：工业驱动器。 工业电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKZA40N120CS7XKSA1
- 商品编号
- C20191533
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 82A | |
| 耗散功率(Pd) | 357W | |
| 集射极饱和电压(VCE(sat)) | 2V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@0.78mA | |
| 栅极电荷量(Qg) | 230nC@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.5nF@25V | |
| 开启延迟时间(Td(on)) | 28ns | |
| 关断延迟时间(Td(off)) | 176ns | |
| 导通损耗(Eon) | 1.23mJ | |
| 关断损耗(Eoff) | 1.78mJ | |
| 反向恢复时间(Trr) | 110ns | |
| 工作温度 | -40℃~+175℃ |
