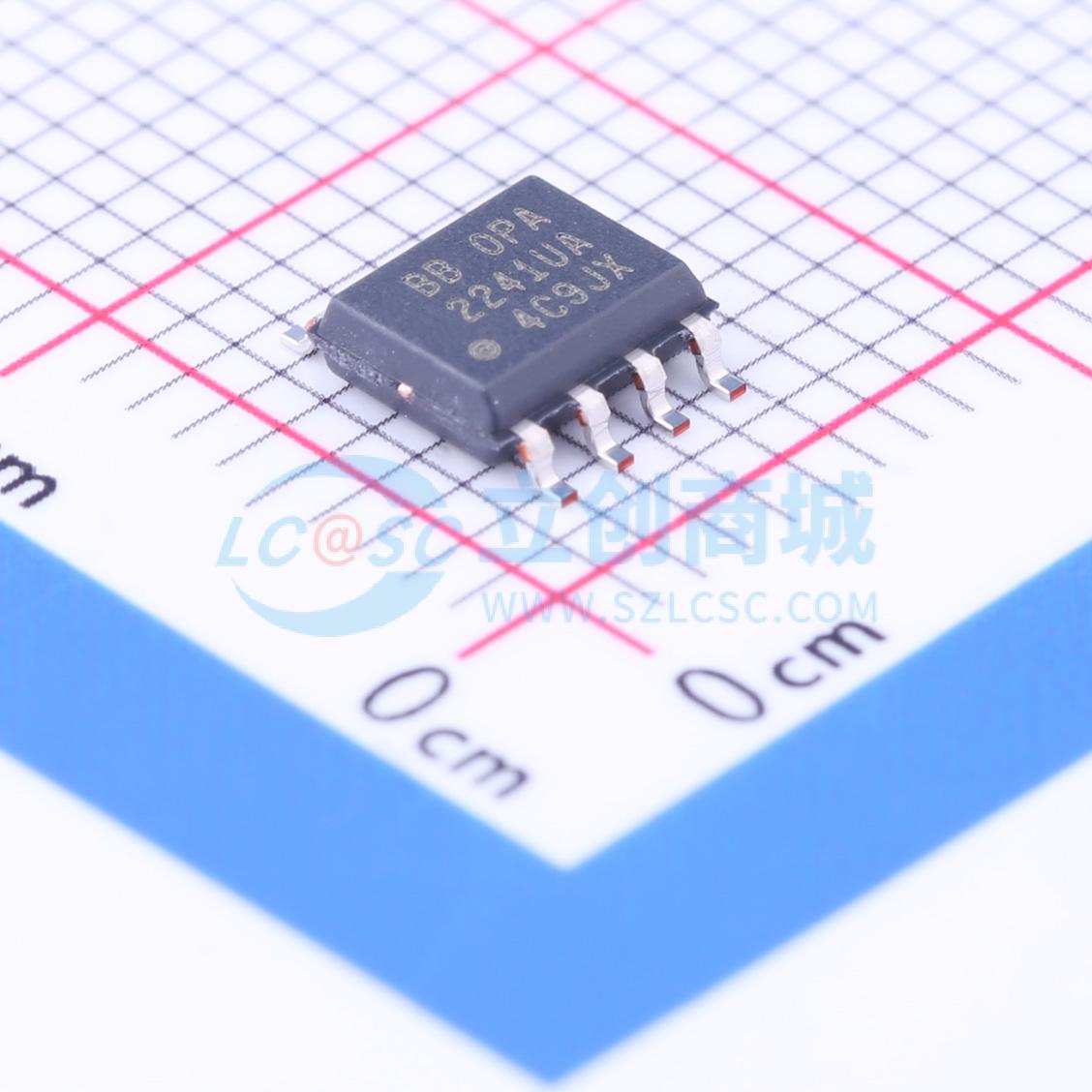

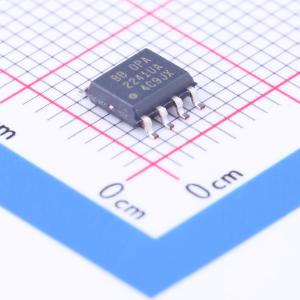

温馨提醒：图片仅供参考，商品以实物为准
OPA2241UA
单电源、微功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2241 双通道、5V 单电源、微功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2241UA
- 商品编号
- C201572
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 35kHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 10V/ms | |
| 输入偏置电流(Ib) | 4nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 124dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 25uA | |
| 输出电流 | 4mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | 1.35V~18V；-18V~-1.35V |
商品概述
OPA241系列和OPA251系列专为电池供电的便携式应用而设计。除了极低的功耗（25μA）外，这些放大器还具有低失调电压、轨到轨输出摆幅、高共模抑制比和高开环增益等特点。 OPA241系列针对低电源电压工作进行了优化，而OPA251系列则针对高电源电压进行了优化。两者均可采用单电源（+2.7V至+36V）或双电源（±1.35V至±18V）供电。输入共模电压范围可扩展至负电源以下200mV，非常适合单电源应用。 它们具有单位增益稳定性，能够驱动大容性负载。特殊的设计考量确保了这些产品易于使用。当放大器摆幅达到指定极限时，仍能保持高性能。由于初始失调电压（最大±250μV）极低，通常无需用户进行调整。不过，为特殊应用提供了外部微调引脚（仅单通道版本）。 OPA241和OPA251（单通道版本）提供标准8引脚DIP和SO - 8表面贴装封装。OPA2241和OPA2251（双通道版本）采用8引脚DIP和SO - 8表面贴装封装。OPA4241和OPA4251（四通道版本）提供14引脚DIP和SO - 14表面贴装封装。所有产品的工作温度范围均为-40℃至+85℃，可在-55℃至+125℃的温度范围内工作。
商品特性
- 微功耗：I₀ = 25μA
- 单电源工作
- 轨到轨输出（误差在50mV以内）
- 宽电源范围：单电源：+2.7V至+36V；双电源：±1.35V至±18V
- 低失调电压：最大±250μV
- 高共模抑制比：124dB
- 高开环增益：128dB
- 单通道、双通道和四通道版本
应用领域
- 电池供电仪器
- 便携式设备
- 医疗仪器
- 测试设备
