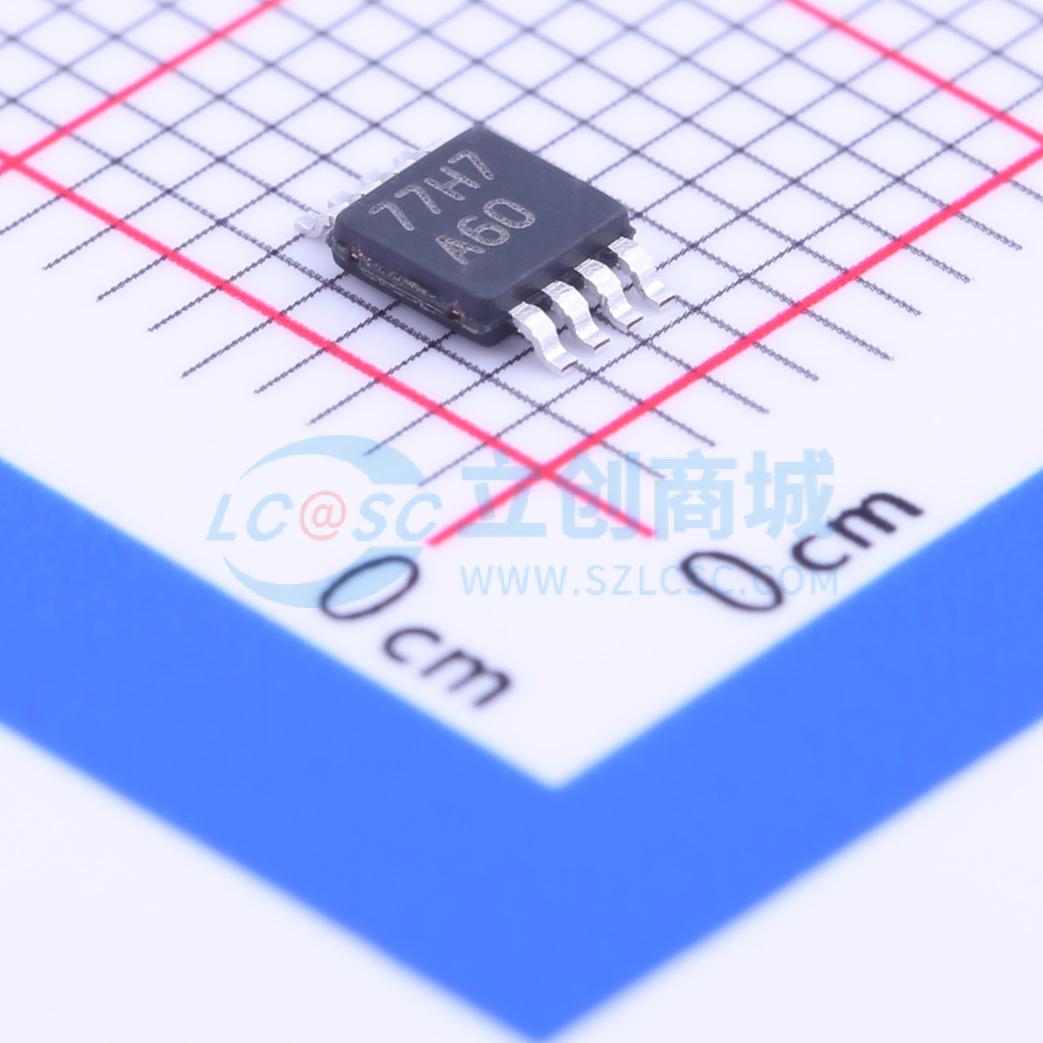

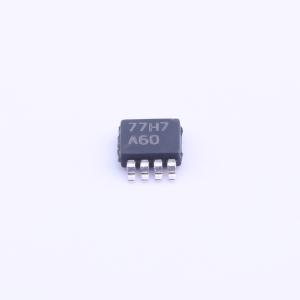

温馨提醒：图片仅供参考，商品以实物为准
LM8272MM/NOPB
停产 采用微型封装的双路轨到轨输入输出、高输出电流且容性负载无限制运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM8272 双通道、24V、13MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM8272MM/NOPB
- 商品编号
- C201597
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 15MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 2.7uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 400nA | |
| 噪声密度(eN) | 15nV/√Hz@2kHz | |
| 共模抑制比(CMRR) | 61dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.9mA | |
| 输出电流 | 130mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~24V |
商品概述
LM8272是一款轨到轨输入输出运算放大器，可在宽电源电压范围内工作。该器件具有高输出电流驱动能力、大于轨到轨的输入共模电压范围以及无限制的容性负载驱动能力，而每通道仅需0.95mA的电源电流。它专为满足平板TFT面板VCOM驱动应用的需求而设计，同时也适用于其他低功耗、中速应用，相比现有器件，这些应用要求易于使用且性能更优。
大于轨到轨的输入共模电压范围，共模抑制比达50dB，可在众多应用中进行高端和低端检测，无需担心超出范围，且不影响精度。2.5V至24V的超宽工作电源电压范围消除了在极端条件下对功能的担忧，并为多种应用提供了使用灵活性。此外，大多数器件参数对电源变化不敏感。这种设计改进进一步简化了其使用。
LM8272采用8引脚VSSOP封装。
商品特性
- 增益带宽积15MHz
- 宽电源电压范围2.5V至24V
- 压摆率15V/μs
- 每通道电源电流0.95mA
- 容性负载耐受性无限制
- 输出短路电流±130mA
- （距轨1V时）输出电流±65mA
- 输入共模电压超出轨电压0.3V
- 输入电压噪声15nV/√Hz
- 输入电流噪声1.4pA/√Hz
应用领域
- TFT-LCD平板VCOM驱动
- A/D转换器缓冲器
- 高端/低端检测
- 耳机放大器
