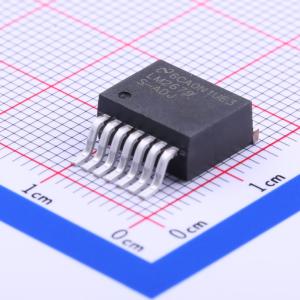

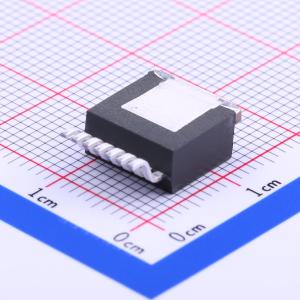

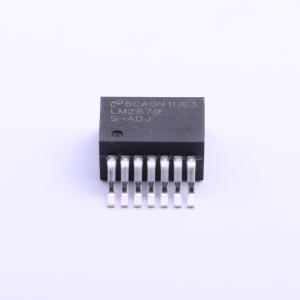

LM2679S-ADJ/NOPB

描述: LM2679 具有可调节电流限制功能的 SIMPLE SWITCHER® 8V 至 40V、5A 降压直流/直流开关稳压器
品牌名称: TI(德州仪器)
商品型号: LM2679S-ADJ/NOPB
商品编号: C188674
商品封装: TO-263-7
包装方式: 管装
商品毛重: 1.95克(g)

商品参数

商品概述

LM2679系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动高达5A的负载，具有出色的线性和负载调节特性。通过使用低导通电阻的DMOS功率开关，可实现高效率（>90%）。该系列包括3.3V、5V和12V的固定输出电压版本以及一个可调输出版本。 SIMPLE SWITCHER理念允许使用最少数量的外部组件进行完整设计。高固定频率振荡器（260kHz）允许使用物理尺寸更小的组件。多家制造商提供了一系列可与LM2679配合使用的标准电感器，大大简化了设计过程。其他特性包括，通过添加软启动定时电容器来逐渐开启稳压器，从而降低上电时的输入浪涌电流。LM2679系列还内置了热关断功能和功率MOSFET开关的电阻可编程电流限制，以在故障条件下保护器件和负载电路。输出电压的公差为±2%。时钟频率的控制公差在±11%以内。

商品特性

效率高达92%
使用现成的外部组件，设计简单容易
电阻可编程峰值电流限制，范围为3A至7A
120mΩ DMOS输出开关
3.3V、5V、12V固定输出和可调（1.2V至37V）版本
在全线性和负载条件下，最大输出公差为±2%
宽输入电压范围：8V至40V
260kHz固定频率内部振荡器
软启动功能
工作结温范围为-40至125℃

应用领域

易于设计的高效率（>90%）降压开关稳压器
线性稳压器的高效系统预稳压器
电池充电器

交货周期

订货3-5个工作日

购买数量

(1个/管，最小起订量 20 个)

个

起订量：20 个1个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~40V
	输出电压	1.21V~37V
	输出电流	5A
	开关频率	260kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
