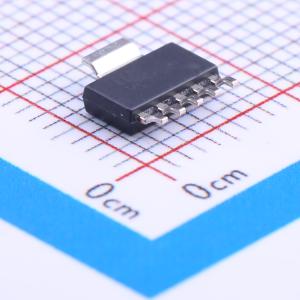

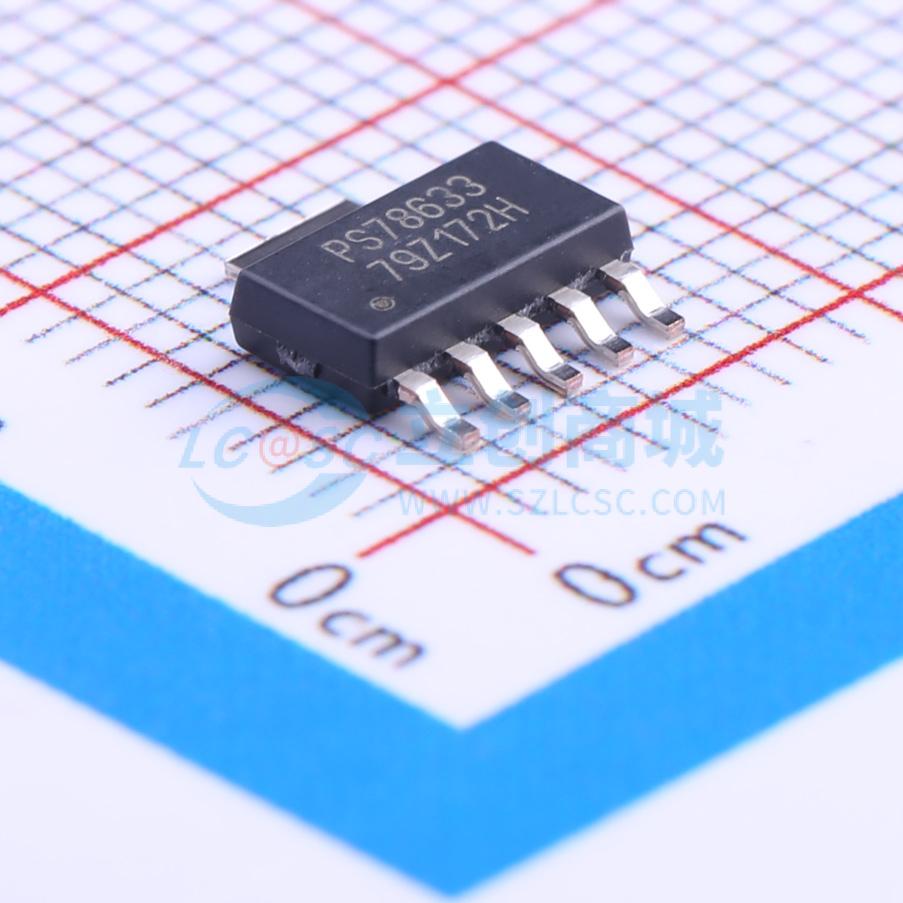

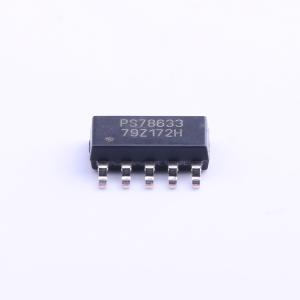

温馨提醒：图片仅供参考，商品以实物为准

TPS78633DCQR

具有使能功能的 1.5A、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS786 超低噪声、高 PSRR、快速射频 1.5A 低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS78633DCQR
商品编号: C179664
商品封装: SOT-223-6
包装方式: 编带
商品毛重: 0.223克(g)

商品参数

商品概述

TPS786系列低压差（LDO）低功耗线性稳压器具有高电源抑制比（PSRR）、超低噪声、快速启动以及在小外形尺寸SOT223 - 6和DDPAK - 5封装下出色的线路和负载瞬态响应特性。该系列中的每个器件在输出端使用一个1μF的小型陶瓷电容时都能保持稳定。该系列采用先进的专有BiCMOS制造工艺，可实现极低的压差（例如，在1.5A电流下为390mV）。每个器件在消耗极低静态电流（典型值为265μA）的同时，能实现快速启动时间（使用0.001μF旁路电容时约为50μs）。此外，当器件置于待机模式时，电源电流可降至小于1μA。TPS78630在使用0.1μF旁路电容、3V输出且有噪声的情况下，输出电压约为48μVRMS。对于像便携式射频电子设备这类对噪声敏感的模拟组件应用，高PSRR、低噪声特性和快速响应时间使其受益。

商品特性

具备使能功能的1.5A低压差稳压器，有固定和可调（1.2V至5.5V）输出版本
高PSRR（10kHz时为49dB）
超低噪声（TPS78630为48μVRMS）
快速启动时间（50μs）
使用1μF陶瓷电容时保持稳定
出色的负载和线路瞬态响应
极低的压差（满载时为390mV，TPS78630）
3×3 SON PowerPAD、6引脚SOT223和5引脚DDPAK封装

应用领域

射频：压控振荡器（VCO）、接收器、模数转换器（ADC）
音频
蓝牙、无线局域网
蜂窝电话和无绳电话
手持记事本、个人数字助理（PDA）

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	49dB@(10kHz)
	压差	340mV@(1.5A)

	属性	参数值
	静态电流(Iq)	265uA
	噪声	48uVrms
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
