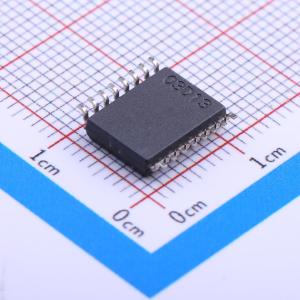

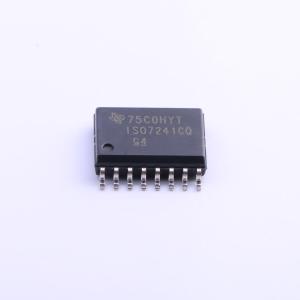

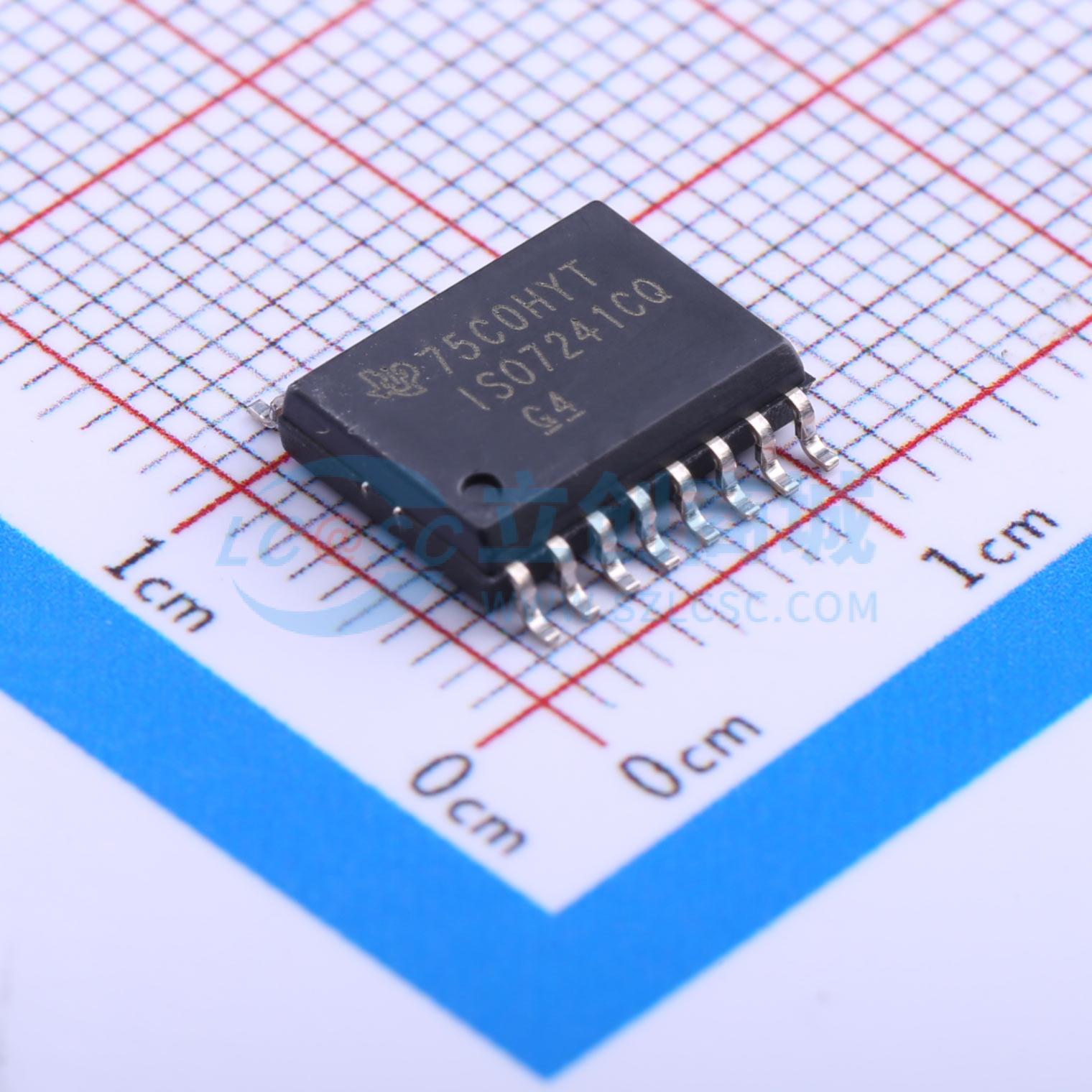

温馨提醒：图片仅供参考，商品以实物为准
ISO7241CQDWRQ1
ISO7241CQDWRQ1
- 描述
- ISO7241C-Q1 汽车类四通道、3/1、25Mbps 数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7241CQDWRQ1
- 商品编号
- C179670
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 3000 | |
| CMTI(kV/us) | 50kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
ISO7240、ISO7241和ISO7242是四通道数字隔离器，具备多种通道配置和输出使能功能。这些器件的逻辑输入和输出缓冲器由德州仪器（TI）的二氧化硅（SiO₂）隔离屏障分隔。与隔离电源配合使用时，这些器件可阻断高电压、隔离接地，并防止噪声电流进入本地接地，避免干扰或损坏敏感电路。 ISO7240的四个通道方向相同，而ISO7241有三个通道方向相同，一个通道方向相反。ISO7242则在两个方向上各有两个通道。 C选项的器件具有TTL输入阈值，且在输入端设有噪声滤波器，可防止瞬态脉冲传输至器件输出端。M选项的器件具有CMOS VCC/2输入阈值，没有输入噪声滤波器，也没有额外的传播延迟。 ISO7240CF在引脚7上具备输入禁用功能，通过CTRL引脚（引脚10）可选择高或低故障安全输出功能。当CTRL引脚置为逻辑高电平或悬空时，故障安全输出为逻辑高电平。若向CTRL引脚施加逻辑低电平信号，故障安全输出则变为逻辑低电平输出状态。ISO7240CF的输入禁用功能可防止数据通过隔离屏障传输至输出端。当输入被禁用时，输出由CTRL引脚设置。 这些器件两侧均可采用3.3V或5V电源供电，支持任意3.3V/3.3V、5V/5V、5V/3.3V或3.3V/5V的电源组合。请注意，无论使用何种电源电压，信号输入引脚均能承受5V电压。 这些器件的工作环境温度范围为 -40℃至125℃。 这些器件内置的静电放电（ESD）保护有限。在存储或操作过程中，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。
商品特性
- 符合汽车应用要求
- 可选故障安全输出（ISO7240CF）
- 25Mbps和150Mbps信号速率可选
- 通道间输出偏斜低；最大1ns
- 脉冲宽度失真（PWD）低；最大2ns
- 抖动低；150Mbps时典型值为1ns
- 在额定工作电压下典型寿命为25年
- 4000V峰值隔离，560V峰值VIOR，符合UL 1577、IEC 60747 - 5 - 2（VDE 0884，第2版）、IEC 61010 - 1、IEC 60950 - 1和CSA标准
- 4kV ESD保护
- 可使用3.3V或5V电源供电
- 高电磁抗扰度
- 工作温度范围为 -40℃至125℃
