商品概述

UC1638系列集成电路是高级脉宽调制器，适用于各种需要单向或双向驱动电路的PWM电机驱动和放大器应用。其架构与UC1637类似，集成了所有必需电路，可生成模拟误差信号，并根据误差信号的幅度和极性调制两个双向脉冲序列输出。UC1638包含可编程高速三角波振荡器、5倍差分电流检测放大器、高压摆率误差放大器、高速PWM比较器、两个50mA开集电极输出以及两个±500mA图腾柱输出级。各个独立电路模块设计支持开关频率最高达到500kHz的实际应用。该控制器电路速度有显著提升，省去了大量外部编程元件，集成了差分电流检测放大器，可用于更高性能的应用，同时保留了UC1637的灵活性。电流检测放大器配合误差放大器可配置为平均电流反馈。额外的开集电极输出可为全桥配置中的高端开关提供驱动信号。可编程AREFIN引脚支持单电源或双电源工作。振荡器斜坡幅度和PWM死区可通过从5V基准分压获得的电压接到对应编程输入（PVSET或DB）进行编程。额外功能包括可外部使用的精密5V基准、欠压锁定、逐脉冲峰值电流限制和远程关断端口。UC1638系列提供20引脚N、DW和J封装，如需其他封装选项可咨询工厂。

商品特性

支持单电源或双电源工作
高精度高速振荡器
5倍差分电流检测放大器
双向逐脉冲限流
可编程振荡器幅度和PWM死区
双路500mA图腾柱输出驱动器
双路60V、50mA开集电极驱动器
欠压锁定
高压摆率误差放大器
高速PWM比较器
支持最高500kHz开关频率
提供可外部使用的精密5V基准
逐脉冲峰值电流限制
配备远程关断端口

应用领域

PWM电机驱动
放大器应用

	属性	参数值
	商品目录	电流传感器
	电流测量范围	-
	工作电压	-
	隔离电压(Vrms)	-
	灵敏度	-
	待机电流	-

	属性	参数值
	工作温度	0℃~+70℃
	带宽	400kHz
	电流端电阻	-
	响应时间(tr)	-
	双向电流检测	支持
	功能特性	过流保护；双向检测；欠压锁定

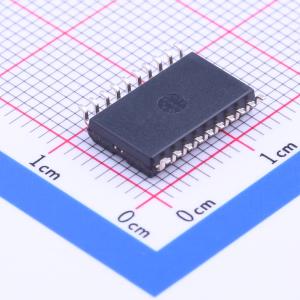

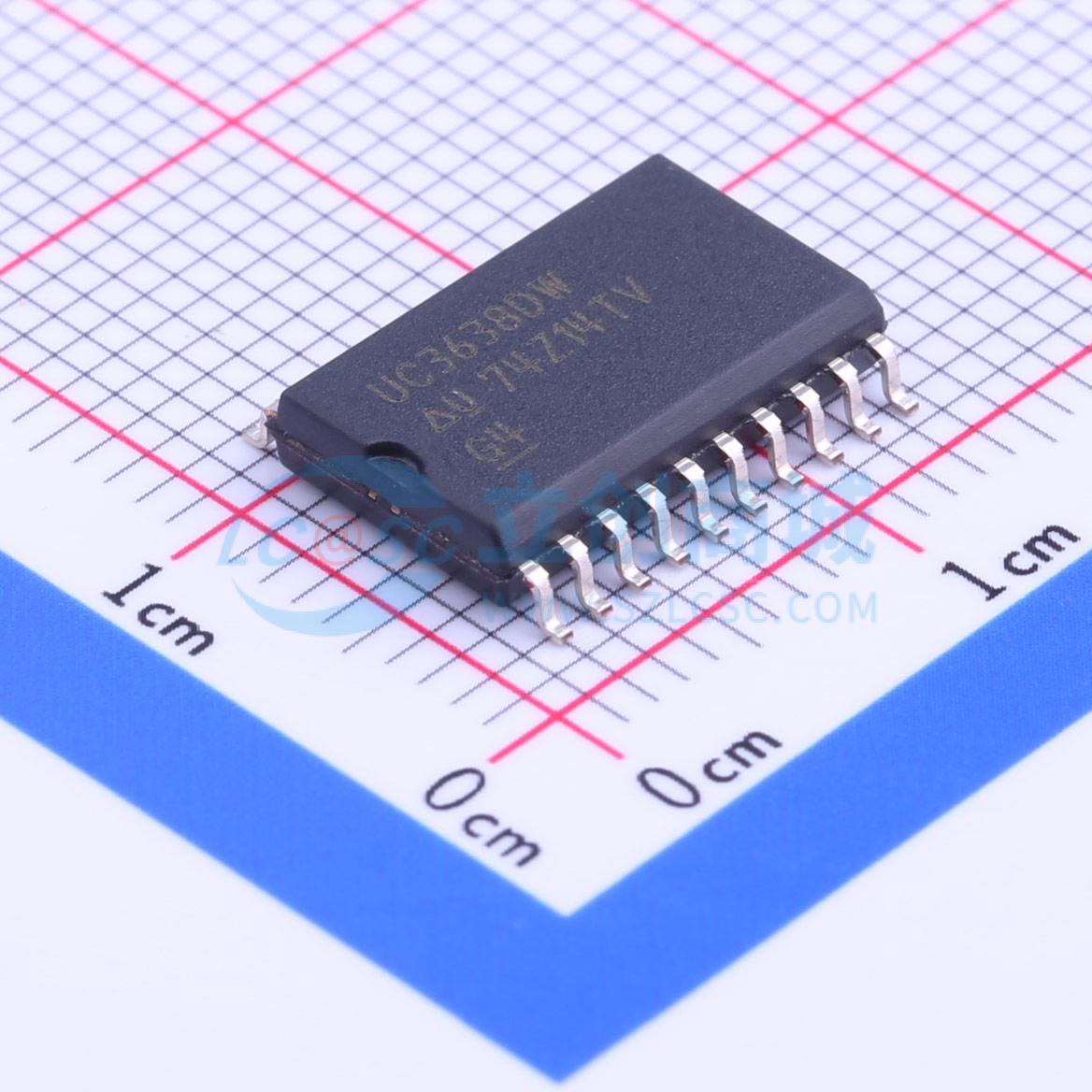

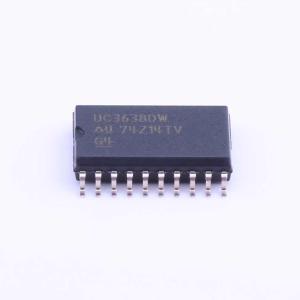

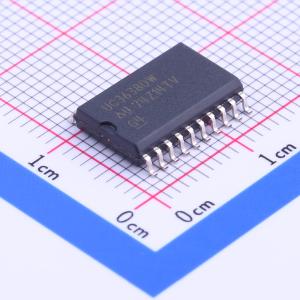

UC3638DW
