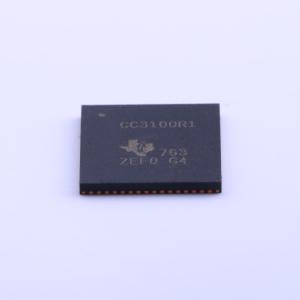

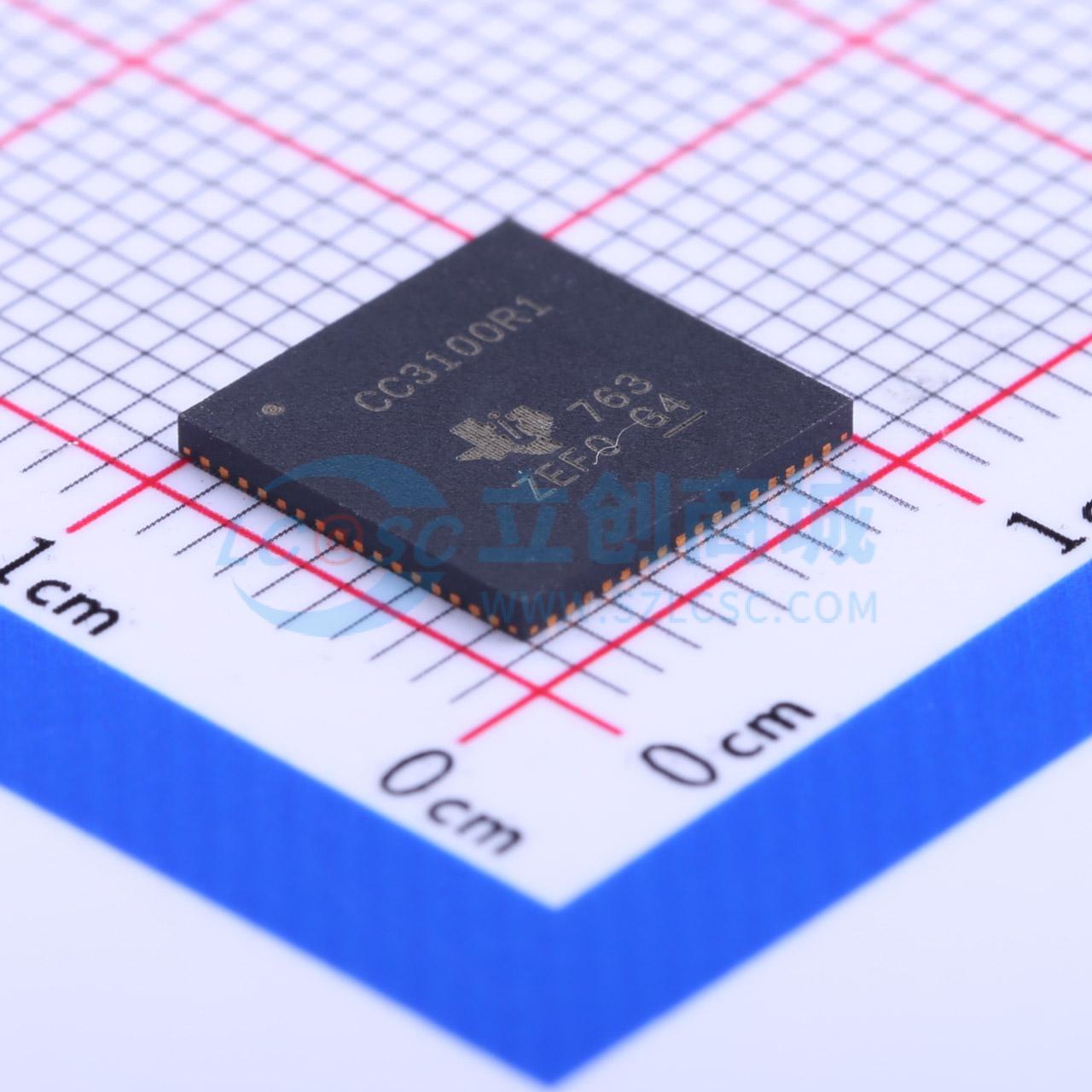

CC3100R11MRGC

描述: CC3100 SimpleLink™ Arm Cortex-M3 Wi-Fi® 无线网络处理器
品牌名称: TI(德州仪器)
商品型号: CC3100R11MRGC
商品编号: C179672
商品封装: QFN-64-EP(9x9)
包装方式: 托盘
商品毛重: 0.37克(g)

商品参数

商品概述

将任何低成本、低功耗的微控制器（MCU）连接到物联网（IoT）。CC3100器件是首款用于无线网络解决方案的Wi-Fi认证芯片。CC3100器件是全新SimpleLink Wi-Fi系列的一部分，该系列简化了互联网连接的实现。CC3100器件集成了Wi-Fi和互联网所需的所有协议，从而将主机MCU的软件要求降至最低。凭借内置的安全协议，CC3100解决方案提供了强大且简单的安全体验。此外，CC3100器件是一个完整的平台解决方案，包括各种工具和软件、示例应用程序、用户和编程指南以及参考设计。CC3100器件采用易于布局的QFN封装。 Wi-Fi网络处理器子系统具有片上Wi-Fi互联网功能，并包含一个额外的专用ARM MCU，可完全卸载主机MCU的工作。该子系统包括一个802.11 b/g/n无线电、基带和MAC，以及一个强大的加密引擎，可通过256位加密实现快速、安全的互联网连接。CC3100器件支持站点模式、接入点模式和Wi-Fi直连模式。该器件还支持WPA2个人和企业安全以及WPS 2.0。此子系统包含嵌入式TCP/IP和TLS/SSL协议栈、HTTP服务器和多种互联网协议。电源管理子系统包括集成的DC-DC转换器，支持广泛的电源电压范围。该子系统支持低功耗模式，例如带RTC的休眠模式，电流消耗约为4 μA。 CC3100器件可通过SPI或UART接口连接到任何8位、16位或32位MCU。设备驱动程序将主机内存占用降至最低，对于TCP客户端应用，仅需不到7KB的代码内存和700B的RAM内存。

商品特性

CC3100 SimpleLink Wi-Fi由Wi-Fi网络处理器和电源管理子系统组成
Wi-Fi认证芯片
Wi-Fi网络处理器子系统——具有片上Wi-Fi互联网功能——专用ARM MCU可完全卸载外部微控制器的Wi-Fi和互联网协议
ROM中包含Wi-Fi驱动程序和多种互联网协议
802.11 b/g/n无线电、基带和媒体访问控制（MAC）、Wi-Fi驱动程序和请求者
TCP/IP协议栈采用行业标准的BSD套接字应用编程接口（API）
8个并发TCP或UDP套接字
2个并发TLS和SSL套接字
强大的加密引擎，可通过256位AES加密实现快速、安全的Wi-Fi和互联网连接，适用于TLS和SSL连接
支持站点模式、接入点模式和Wi-Fi直连模式
支持WPA2个人和企业安全
SimpleLink连接管理器，可实现自主、快速的Wi-Fi连接
SmartConfig技术、接入点模式和WPS2，便于灵活配置Wi-Fi
发射功率：1 DSSS时为18.0 dBm，54 OFDM时为14.5 dBm
接收灵敏度：1 DSSS时为–95.7 dBm，54 OFDM时为–74.0 dBm
应用吞吐量：UDP为16 Mbps，TCP为13 Mbps
主机接口——可通过SPI或UART接口与8位、16位和32位MCU或ASIC连接
外部主机驱动程序占用空间小：TCP客户端应用所需的代码内存小于7KB，RAM内存为700B
电源管理子系统——集成DC-DC转换器，支持广泛的电源电压范围：VBAT宽电压模式为2.1至3.6 V，预调节1.85-V模式
先进的低功耗模式：带RTC的休眠模式为4 μA，低功耗深度睡眠（LPDS）为115 μA，接收流量（MCU激活）：54 OFDM时为53 mA，发射流量（MCU激活）：54 OFDM时为223 mA，最大功率，空闲连接：DTIM = 1时为690 μA
时钟源——带内部振荡器的40.0-MHz晶体
32.768-kHz晶体或外部RTC时钟
封装和工作温度——间距0.5-mm，64引脚，9-mm×9-mm QFN
环境温度范围：-40℃至85℃

应用领域

云连接
家庭自动化
家用电器
访问控制
安全系统
智能能源
互联网网关
工业控制
智能插头和计量
无线音频
IP网络传感器节点

	属性	参数值
	商品目录	无线收发芯片
	频率范围	-
	接口类型	SPI；UART
	工作电压	2.1V~3.6V
	输出功率	18.3dBm

	属性	参数值
	数据速率	16Mbps
	灵敏度	-95.7dBm
	接收电流	53mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
