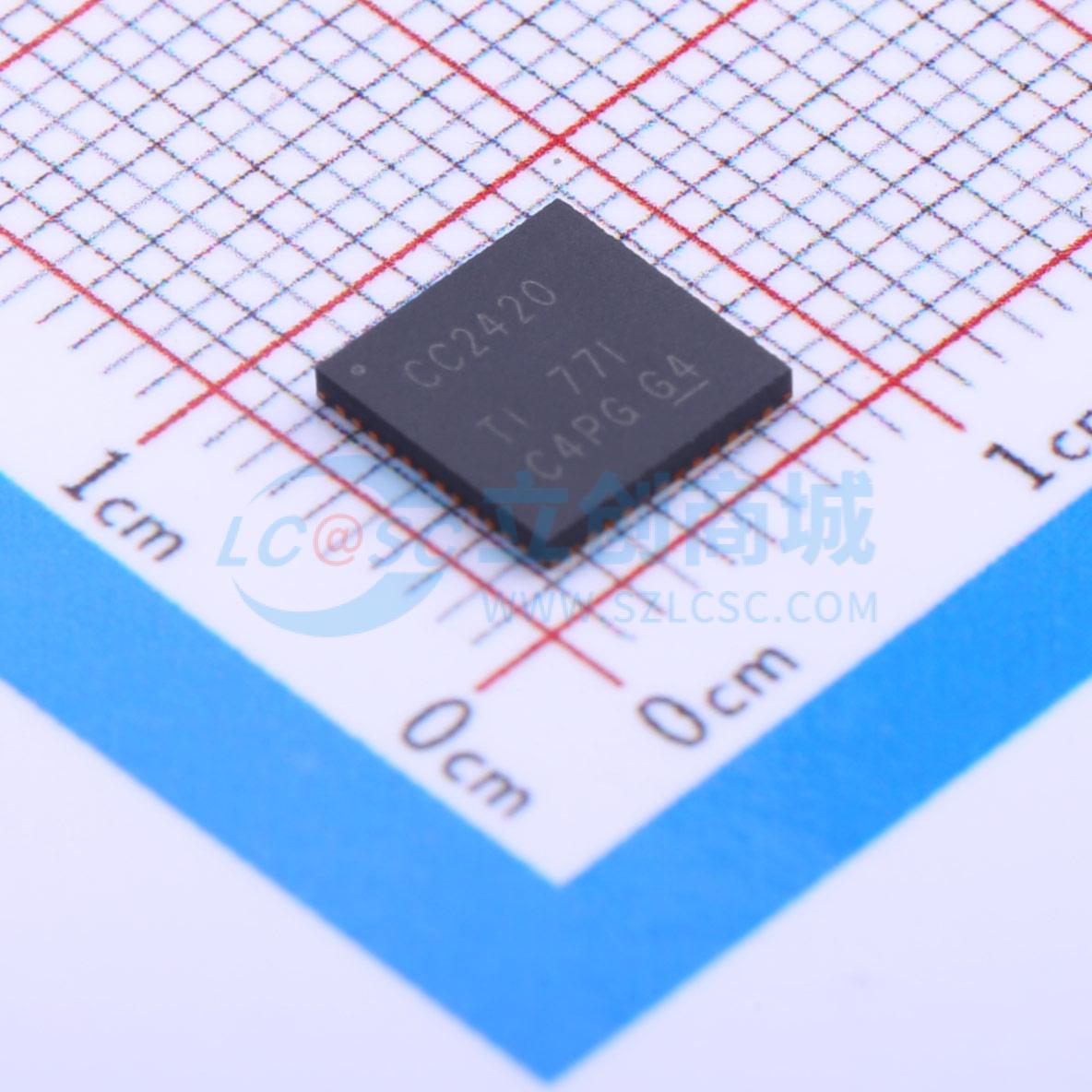

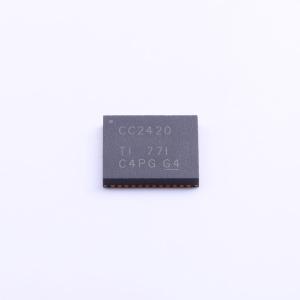

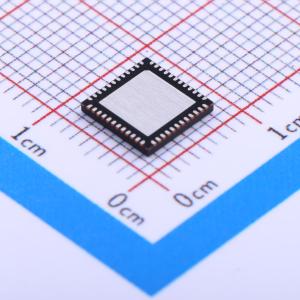

温馨提醒：图片仅供参考，商品以实物为准
CC2420RGZR
支持2.4 GHz IEEE 802.15.4 / ZigBee的射频收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC2420 符合 IEEE 802.15.4 和 ZigBee™ 的单芯片 2.4GHz 即用型射频收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2420RGZR
- 商品编号
- C179669
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.4835GHz | |
| 接口类型 | SPI | |
| 工作电压 | 2.1V~3.6V | |
| 应用领域 | 802.15.4；ZigBee | |
| 输出功率 | 0dBm | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 17.4mA | |
| 灵敏度 | -95dBm | |
| 接收电流 | 18.8mA | |
| 典型应用频率 | 2.45GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 | |
| 功能特性 | CRC校验功能；支持RSSI功能；输入同步字识别功能；自动应答功能 |
商品概述
CC2420是一款真正的单芯片2.4 GHz符合IEEE 802.15.4标准的射频收发器，设计用于低功耗、低电压无线应用。它内置数字直接序列扩频基带调制解调器，扩频增益为9 dB，有效数据速率为250 kbps，是2.4 GHz免授权ISM频段高集成度无线通信解决方案，符合多个地区的全球规范。它为数据包处理、数据缓存、突发传输、数据加密、数据认证、空闲信道评估、链路质量指示和数据包定时信息提供丰富的硬件支持，可降低主控制器的负载，能够连接低成本微控制器。其配置接口和收发FIFO可通过SPI接口访问，典型应用中会搭配微控制器和少量外部无源元件，采用0.18μm CMOS工艺制造。
商品特性
- 真正单芯片2.4 GHz符合IEEE 802.15.4标准的射频收发器，集成基带调制解调器和MAC支持
- DSSS基带调制解调器，速率为2 MChips/s，有效数据速率为250 kbps
- 支持RFD和FFD两种工作模式
- 低电流消耗，接收状态18.8 mA，发射状态17.4 mA
- 集成稳压器时供电电压范围为2.1V~3.6V，使用外部稳压器时供电电压范围为1.6V~2.0V
- 输出功率可编程
- 无需外部射频开关/滤波器
- 采用I/Q低中频接收器、I/Q直接上变频发射器
- 需要的外部元件数量极少
- 配备128字节接收+128字节发射数据缓存
- 支持数字RSSI/LQI功能
- 硬件MAC加密，采用AES-128算法
- 内置电池监测功能
- 采用QLP-48封装，尺寸为7×7 mm
- 符合ETSI EN 300 328、EN 300 440 class 2、FCC CFR47 Part 15和ARIB STD-T66规范
应用领域
- 2.4 GHz IEEE 802.15.4系统
- ZigBee系统
- 住宅/楼宇自动化
- 工业控制
- 无线传感器网络
- PC外设
- 消费电子
