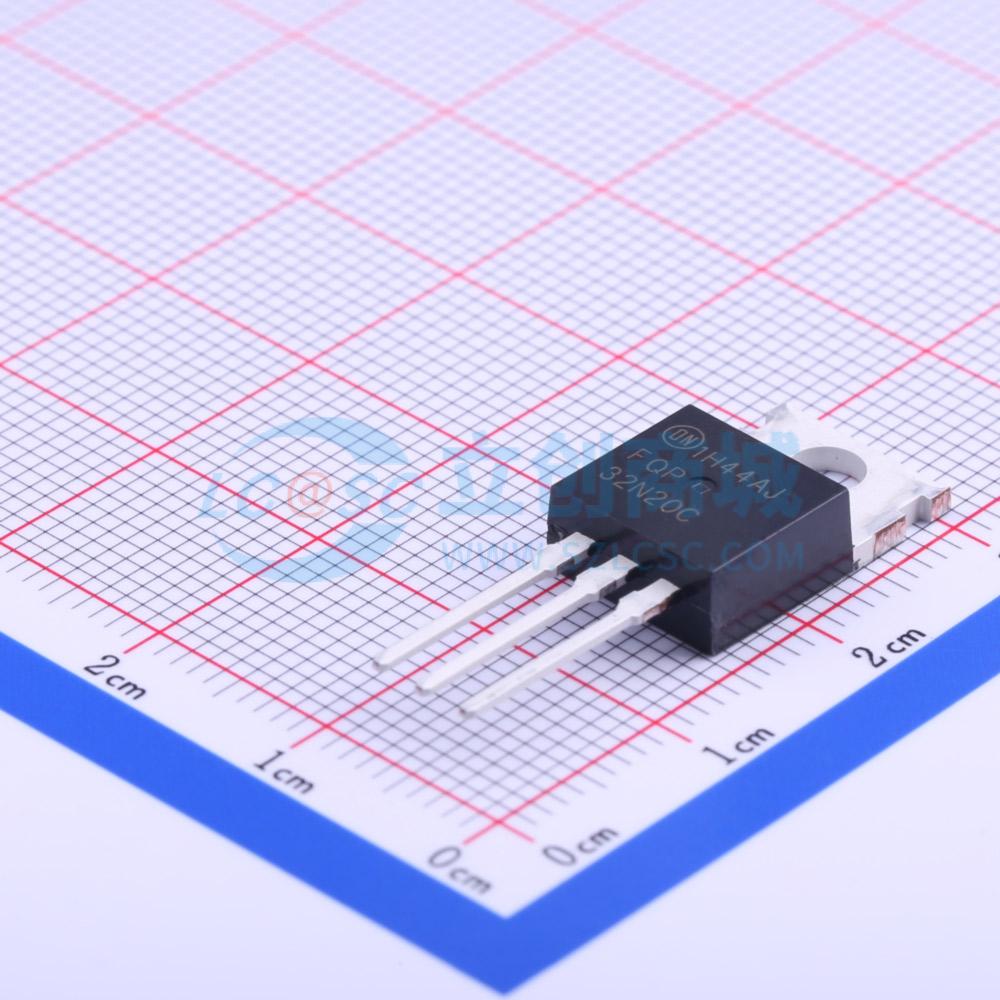

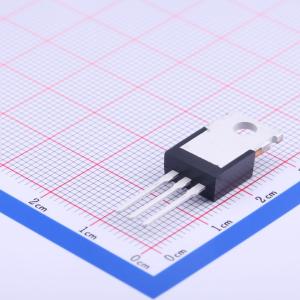

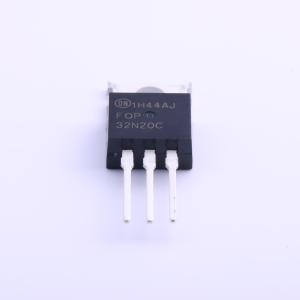

温馨提醒：图片仅供参考，商品以实物为准
FQP32N20C
1个N沟道 耐压:200V 电流:28A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,200V,28A,82mΩ@10V
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQP32N20C
- 商品编号
- C10443
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 28A | |
| 导通电阻(RDS(on)) | 82mΩ@10V,14A | |
| 耗散功率(Pd) | 156W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 110nC@10V | |
| 输入电容(Ciss) | 2.22nF | |
| 反向传输电容(Crss) | 245pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 520pF |
商品概述
这些N沟道增强型功率场效应晶体管采用仙童公司专有的平面条状DMOS技术制造。 这种先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关式DC/DC转换器、开关电源、不间断电源的DC-AC转换器以及电机控制。
商品特性
- 28A、200V，VGS = 10V时，RDS(ON) = 0.082Ω
- 低栅极电荷（典型值82.5nC）
- 低Crss（典型值185pF）
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
应用领域
- 高效开关式DC/DC转换器-开关电源-不间断电源的DC-AC转换器-电机控制
