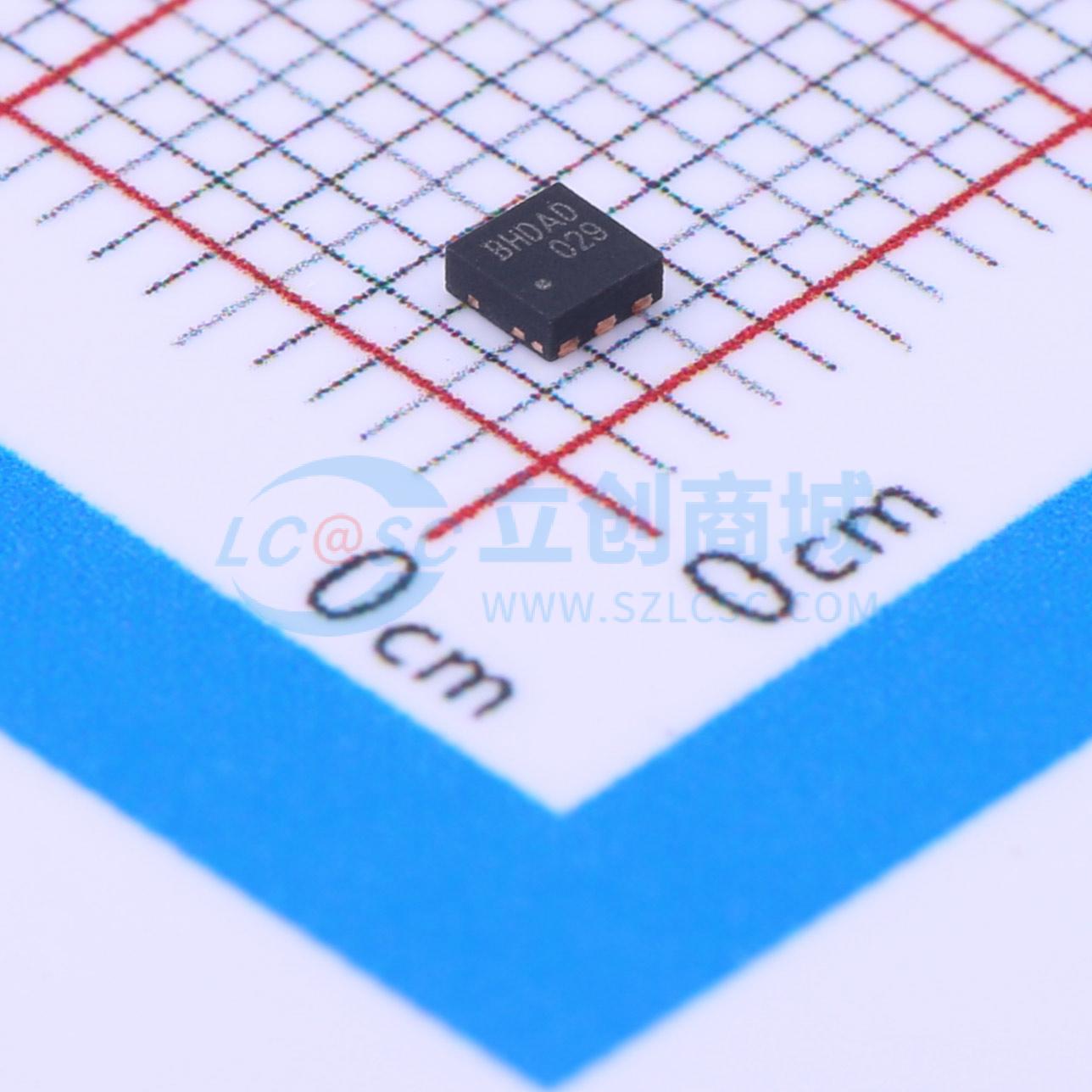

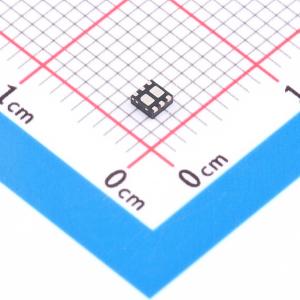

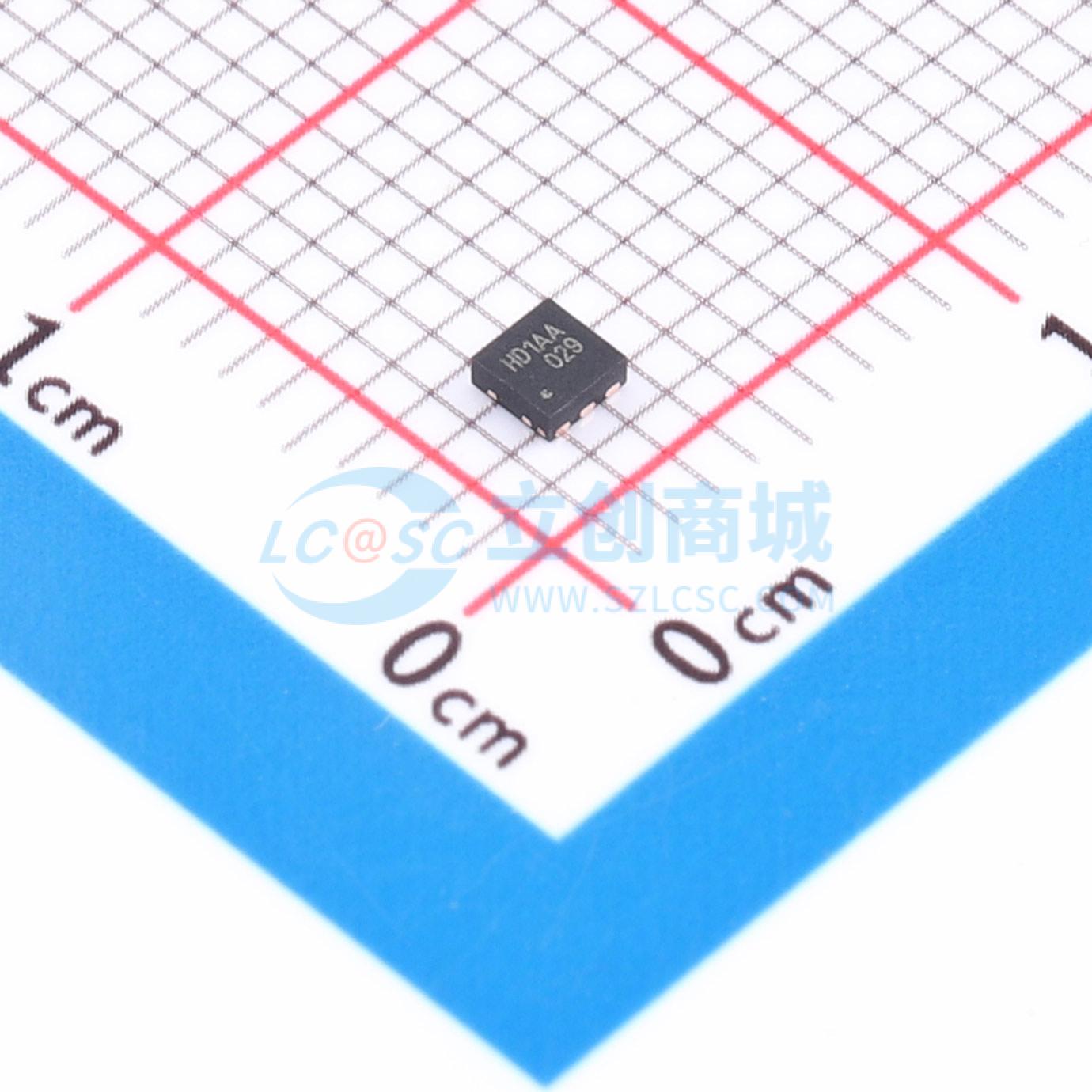

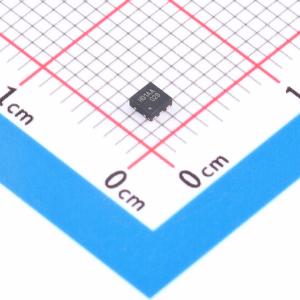

温馨提醒：图片仅供参考，商品以实物为准
FDMA1029PZ
2个P沟道 耐压:20V 电流:3.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此器件专门设计为手机和其他超便携应用中电池充电开关的单封装解决方案。它具有两个独立的 P 沟道 MOSFET，且均具有低导通电阻，可实现最低的导电损耗。在典型的共源配置中连接时，可以实现双向电流流动。MicroFET 2x2 封装对于其物理尺寸来说提供了卓越的热性能，非常适合线性模式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMA1029PZ
- 商品编号
- C10872
- 商品封装
- MicroFET(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.1A | |
| 导通电阻(RDS(on)) | 141mΩ@2.5V,2.5A | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 共源 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | - |
商品概述
该器件专为手机及其他超便携式应用中的电池充电开关设计，采用单封装解决方案。它具备两个独立的P沟道MOSFET，导通电阻低，可将传导损耗降至最低。在典型的共源极配置中，可实现双向电流流动。 MicroFET 2x2封装在其物理尺寸下具备出色的热性能，非常适合线性模式应用。
商品特性
- 在VGS = -2.5 V时，RDS(ON) = 141 mΩ
- 3.1 A，-20 V。在VGS = -4.5 V时，RDS(ON) = 95 mΩ
- 新型MicroFET 2x2 mm封装，高度低，最大为0.8 mm
- 符合RoHS标准
