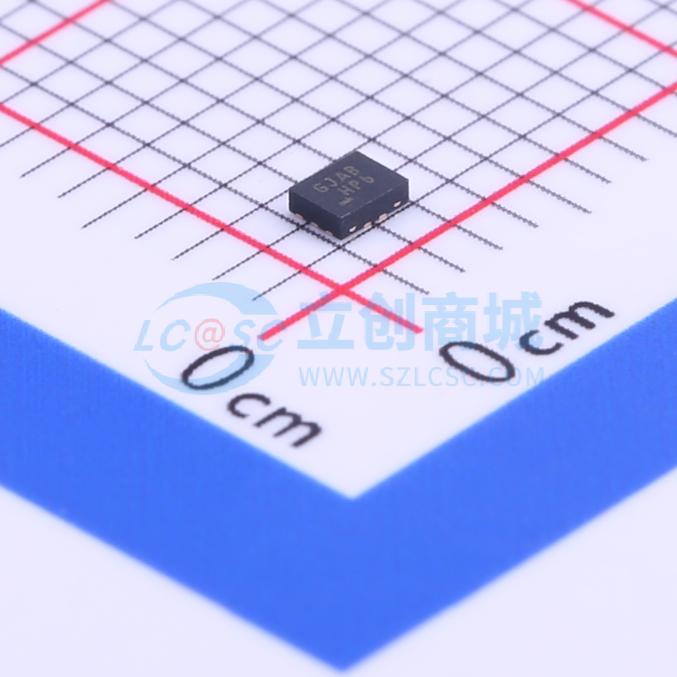

温馨提醒：图片仅供参考，商品以实物为准

FSUSB30UMX

低功率、双端口、高速USB2.0(480Mbps)开关停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSUSB30是一款低功率、2端口、高速USB2.0开关。该器件配置为双刀双掷（DPDT）开关，专为在两个高速源或高速和全速源之间切换进行了优化。
品牌名称: onsemi(安森美)
商品型号: FSUSB30UMX
商品编号: C10885
商品封装: UFQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

FSUSB30 是一款低功率、2 端口、高速 USB 2.0 开关。该器件配置为双刀双掷(DPDT) 开关，专为在两个高速(480Mbps) 源或高速和全速(12Mbps) 源之间切换进行了优化。FSUSB30 符合 USB2.0 的要求，并且具有 3.7pF 的极低导通电容 (C₀ₙ)。此器件的宽带宽(720MHz) 超过了通过三次谐波所需的带宽，这使得信号的边沿和相位失真降到最小。出色的通道间串扰性能可实现最小的干扰。

FSUSB30 在 D+ / D- 引脚上包含了特殊的电路，在断电时可使器件承受过压条件。同时，当应用于 S 引脚的控制电压小于电源电压 (Vcc) 时，该器件可以最大限度地降低功耗。此特性对超便携式应用（例如手机）尤为重要，可支持基带处理器通用 I/O 的直接接口。其他应用包括便携手机、PDA、数码相机、打印机和笔记本电脑中共享的开关和连接器。

商品特性

低导通电容：3.7pF （典型值）
低导通电阻：6.5Ω （典型值）
低功耗：1μA （最大值），10μA 最大 Icct 超过扩展控制电压范围(Vin = 2.6V, Vcc = 4.3V)
宽 -3dB 带宽，>720MHz
8kV 静电放电保护
当 Vcc = 0V；D+/D- 引脚可耐受的电压达到 5.5V 时，会提供断电保护
封装：10 引脚 MicroPak (1.6×2.1mm)、10 引脚 MSOP、10 引脚 UMLP (1.4×1.8mm)

应用领域

手机
个人数字处理 (PDA)
数码相机
笔记本 LCD 显示器
电视机
机顶盒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	3V~4.3V
	导通时间(ton)	13ns
	导通电阻(Ron)	6.5Ω

	属性	参数值
	关闭时间(toff)	12ns
	工作温度	-40℃~+85℃
	导通电容(Con)	3.7pF
	带宽	720MHz
	传播延迟(tpd)	250ps
