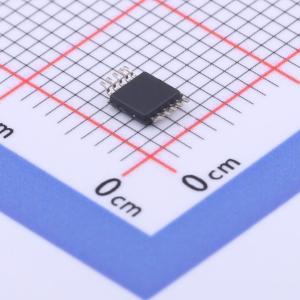

温馨提醒：图片仅供参考，商品以实物为准

FSUSB42MUX

低功耗，双端口，高速USB2.0 (480Mbps) UART开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSUSB42是一款双向、低功耗、双端口、高速USB2.0开关。配置为双刀双掷开关(DPDT)，优化用于切换两个高速(480Mbps)源或一个高速和全速(12Mbps)源。
品牌名称: onsemi(安森美)
商品型号: FSUSB42MUX
商品编号: C11355
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

商品概述

FSUSB42是一款双向、低功耗、双端口、高速USB2.0开关。它配置为双刀双掷（DPDT）开关，针对在两个高速（480Mbps）信号源或一个高速和一个全速（12Mbps）信号源之间切换进行了优化。 FSUSB42符合USB2.0要求，其导通电容（Cₒₙ）极低，典型值为3.7pF。该器件带宽很宽（720MHz），超过了传输三次谐波所需的带宽，可使信号的边沿和相位失真最小。出色的通道间串扰特性也能将干扰降至最低。 FSUSB42的开关I/O引脚配备特殊电路，适用于VCC电源关闭（VCC = 0）的应用场景，使器件能够承受过压情况。即使施加到SEL引脚的控制电压低于电源电压（VCC），该器件也能将电流消耗降至最低。这一特性对于手机等超便携式应用尤为重要，可实现与基带处理器通用I/O的直接连接。其他应用包括便携式手机、个人数字助理（PDA）、数码相机、打印机和笔记本电脑中的开关切换和连接器共享。

商品特性

低导通电容：典型值3.7pF
低导通电阻：典型值3.9Ω
低功耗：最大1μA - 在扩展电压范围（V₁ₙ = 1.8V，VCC = 4.4V）内ICCT最大15μA
宽-3dB带宽：>720MHz
封装形式：
- 10引脚UMLP（1.4×1.8mm）
- 10引脚MSOP
静电放电（ESD）等级为8kV，电源/地ESD等级>16kV
所有USB端口无需外部元件即可承受高达5.25V的过压情况

应用领域

手机、个人数字助理（PDA）、数码相机和笔记本电脑
液晶显示器、电视和机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	3V~4.4V
	导通时间(ton)	13ns
	导通电阻(Ron)	3.9Ω

	属性	参数值
	关闭时间(toff)	12ns
	工作温度	-40℃~+85℃
	导通电容(Con)	3.7pF
	带宽	720MHz
	传播延迟(tpd)	250ps
