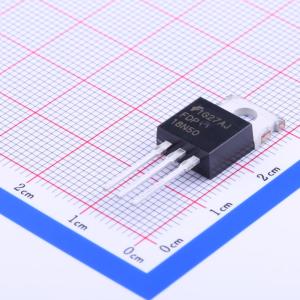

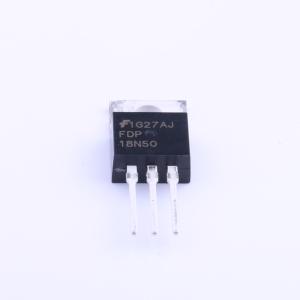

温馨提醒：图片仅供参考，商品以实物为准
FDP18N50
1个N沟道 耐压:500V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UniFETTM MOSFET 是基于平面条纹和 DMOS 技术的高压 MOSFET 系列。此 MOSFET 适用于降低导通电阻，提供更佳的开关性能以及更高的雪崩能量强度。此器件系列适用于开关电力转换器应用，如功率因数校正 (PFC)、平板显示屏 (FPD) TV 电源、ATX 和电子灯镇流器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDP18N50
- 商品编号
- C11768
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 265mΩ@10V,9A | |
| 耗散功率(Pd) | 235W | |
| 阈值电压(Vgs(th)) | 5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 2.86nF | |
| 反向传输电容(Crss) | 40pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 430pF |
FET 类型：MOSFET N 通道，金属氧化物
FET 功能：标准
漏源极电压（Vdss）：500V
电流 - 连续漏极（Id）（25°C 时）：18A（Tc）
不同?Id，Vgs 时的?Rds On（最大值）：265 毫欧 @ 9A，10V
不同 Id 时的 Vgs（th）（最大值）：5V @ 250μA
不同 Vgs 时的栅极电荷（Qg）：60nC @ 10V
不同 Vds 时的输入电容（Ciss）：2860pF @ 25V
功率 - 最大值：235W
工作温度：-55°C ~ 150°C（TJ）
安装类型：通孔
封装/外壳：TO-220-3
供应商器件封装：TO-220
FET 功能：标准
漏源极电压（Vdss）：500V
电流 - 连续漏极（Id）（25°C 时）：18A（Tc）
不同?Id，Vgs 时的?Rds On（最大值）：265 毫欧 @ 9A，10V
不同 Id 时的 Vgs（th）（最大值）：5V @ 250μA
不同 Vgs 时的栅极电荷（Qg）：60nC @ 10V
不同 Vds 时的输入电容（Ciss）：2860pF @ 25V
功率 - 最大值：235W
工作温度：-55°C ~ 150°C（TJ）
安装类型：通孔
封装/外壳：TO-220-3
供应商器件封装：TO-220
