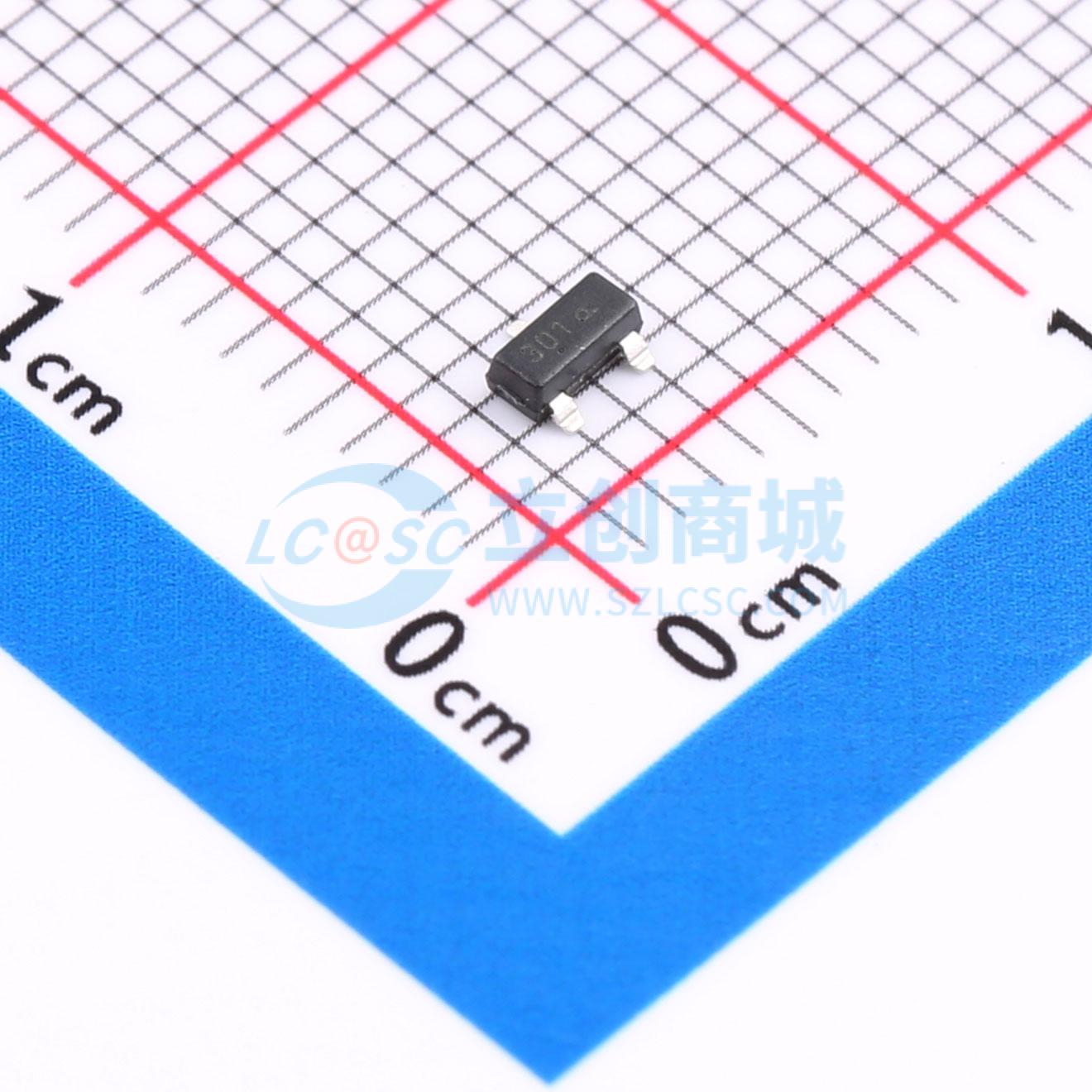

FDV301N实物图

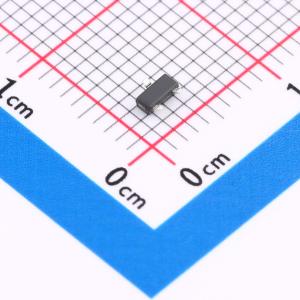

  • FDV301N商品缩略图

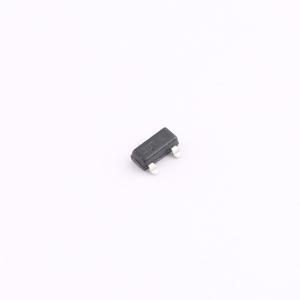

  • FDV301N商品缩略图
  • FDV301N商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDV301N

1个N沟道 耐压:25V 电流:0.22A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
此 N 沟道逻辑电平增强型场效应晶体管是使用高单元密度的 DMOS 专属技术生产的。这种极高密度工艺特别适用于最大程度降低导通电阻。此器件是专为在低压应用中替代数字晶体管而设计的。因为无需偏置电阻,所以此单 N 沟道 FET 可以替代若干具有各种偏置电阻值的数字晶体管。
品牌名称
onsemi(安森美)
商品型号
FDV301N
商品编号
C15310
商品封装
SOT-23​
包装方式
编带
商品毛重
0.03克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)25V
连续漏极电流(Id)220mA
导通电阻(RDS(on))5Ω@2.7V,0.2A
耗散功率(Pd)350mW
阈值电压(Vgs(th))1.06V@250uA
属性参数值
栅极电荷量(Qg)700pC@4.5V
输入电容(Ciss)9.5pF
反向传输电容(Crss)1.3pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)6pF
FET 类型:MOSFET N 通道,金属氧化物
FET 功能:逻辑电平门
漏源极电压(Vdss):25V
电流 - 连续漏极(Id)(25°C 时):220mA(Ta)
不同?Id,Vgs 时的?Rds On(最大值):4 欧姆 @ 400mA,4.5V
不同 Id 时的 Vgs(th)(最大值):1.06V @ 250μA
不同 Vgs 时的栅极电荷(Qg):0.7nC @ 4.5V
不同 Vds 时的输入电容(Ciss):9.5pF @ 10V
功率 - 最大值:350mW
工作温度:-55°C ~ 150°C(TJ)
安装类型:表面贴装
封装/外壳:TO-236-3,SC-59,SOT-23-3
供应商器件封装:SOT-23

数据手册PDF
