温馨提醒：图片仅供参考，商品以实物为准

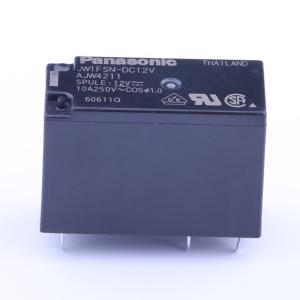

JW1FSN-DC12V

功率继电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：微型封装，通用端子尺寸。高介电耐压，用于瞬态保护：线圈和触点之间在微秒内可承受10,000V浪涌。密封结构。提供B级线圈绝缘类型。通过VDE、TUV、SEMKO、SEV、FIMKO认证。提供插座。应用：家用电器：电视机、录像机、微波炉。办公设备：复印机、自动售货机
品牌名称: PANASONIC(松下)
商品型号: JW1FSN-DC12V
商品编号: C15333
商品封装: 插件,28.6x12.8mm
包装方式: 盒装
商品毛重: 5.07克(g)

商品参数

	属性	参数值
	商品目录	功率继电器
	线圈电压	12V
	触点形式	一组转换:1C(单刀双掷-转换)
	引脚数	-
	触点容量(电阻负载)	10A@250VAC；10A@30VDC
	最大切换电压	250V@AC；30V@DC
	额定线圈功率	530mW
	触点材料	AgNi

继电器类型：通用
线圈类型：无锁存
线圈电流：44mA
线圈电压：12VDC
触头外形：SPDT（1 C 型）
额定接触（电流）：10A
开关电压：250VAC，30VDC - 最大
导通电压（最大值）：8.4 VDC
关闭电压（最小值）：1.2 VDC
工作时间：15ms
释放时间：5ms
特性：密封式 - 全部
安装类型：通孔
端子类型：PC 引脚

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/盒，最小起订量 1 个)

个

起订量：1 个100个/盒

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	最大切换电流	10A
	线圈类型	-
	线圈电阻	270Ω
	接触电阻	100mΩ
	动作时间	15ms
	释放时间	5ms
	工作温度	-40℃~+60℃
